Wie gibt man die Abmessungen eines metrisches ISO-Spitzgewinde an?

M	10	x1
Gewindeprofil	Nenndurchmesser (in mm)	Steigung (in mm)

Wie wird die Festigkeitsklasse bei Schrauben aus "nichtrostenden" Stählen und aus "nichtrostenden und säurebeständigen" Stählen angegeben?

"nichtrostenden" Stählen = A2-(2teZahl z.B. A2-70)

"nichtrostenden und säurebeständigen" Stähle = A4-(2teZahl z.B. A4-50)

Was ist das besondere an Fließbohrschrauben und wann benutzt man sie?

erfordern zum Eindrehen hohe Schrauber-Drehzahl
durch die entstehende Reibungswärme beginnt der Blechwerkstoff zu fließen und ein Grundloch entsteht in dem die Schraube ihr Muttergewinde bildet
Durch die abkühlung sitzt die Schraube sehr fest

Was trifft auf ein zylindrisches Gewinde zu?

Der Durchmesser verändert sich
Der Durchmesser verändert sich nicht
Der Durchmesser wechselt auf der Hälfte ins Gegenteil

Wann verwendet man Gewindestifte?

zur Sicherung der Lage von Werkstücken mit Naben auf Wellen und Achsen

Was ist der Nachteil von Sperrzahnschrauben und Muttern?

Sie beschädigen sie Werkstückoberfläche.

Flankenwinkel Trapetzgewinde?

30°

Flankenwinkel Sägengewinde

30°+3°

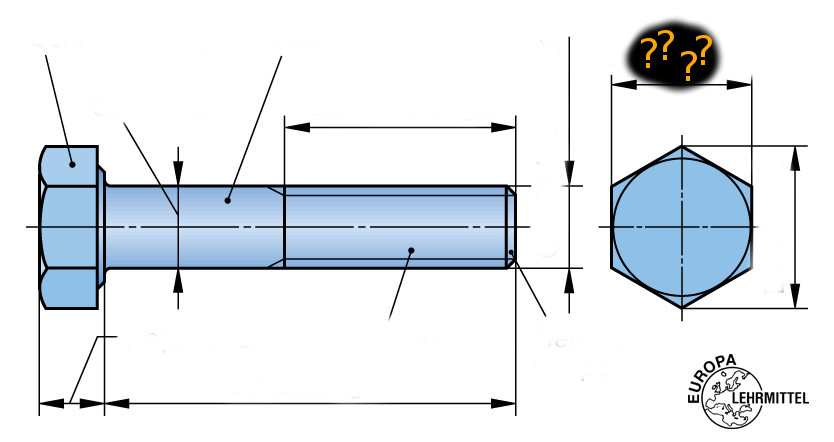

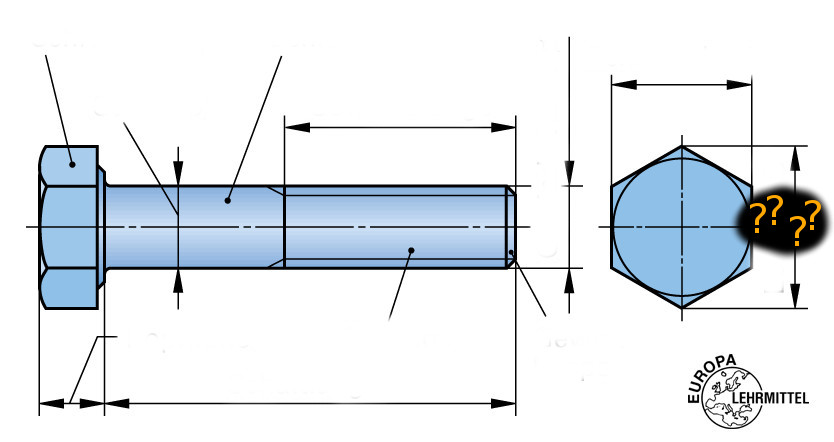

Eckenmaß

!Bonusfrage!

Ab welcher Festigkeitsklasser müssen Muttern mit Festigkeitsklassen gekennzeichnet werden?

Ab der Festigkeitsklasse 8

Was ist das besondere an Blechschrauben und wann benutzt man sie?

Das scharfkantige Gewinde formt das Muttergewinde beim Einschrauben
Für das Verbinden von Blechen bis 2,5mm dicke

Welche Schraubenverbindungen gibt es?

Durchsteckschraube
Einziehschraube
Stiftschraube

Wie berechnet man Rm aus einer Festigkeitsklasse? z.B. 10.9

am Beispiel 10.9

Rm =	10 x	100	N
			mm²

Wie bennent man Schrauben im Allgemeinen? (keine Kurzzeichen)

Art der Schraube	Gewinde	Länge
z.B. Sechskantschraube (mit)	Regelgewinde	bis zum Kopf

Was sagt uns bei einem Gewinde die Angabe Rp 1/8?

Das Innengewinde ist zylindrisch

Wie werden Schrauben detailiert nach Norm benannt?

Benennung	Normablatt	Abmessung (Geometrie)	Werkstoff (Fertigkeitsklasse)
z.B.
Sechskantschraube	ISO4017	M8x40	6.8 (o. A4-50)

Wann werden Passschrauben verwendet?

Wenn die Schraubenverbindung Querkräft aufnehmen muss
wenn die Lage der Werkstücke zueinander gesichert werden soll

Sie sind teuer, da der Schaft geschliffen und die Bohrung gerieben werden.

Welche Muttern gibt es?

Sechskantmutter
Kronenmutter
Hutmutter
Flügelmutter
Rändelmutter
Nutmutter
Überwurfmutter
Ringmutter
Spannschlossmutter

Was bedeuten die Kürzel?

M = metrisch

TR = Trapetzgewinde

S = Sägengewinde

LH = linksgängig

Was ist der Vorteil einer Sechskantschraube?

Der Kopf bietet eine gute Führung.

Wie gibt man die Abmessungen eines metrischen ISO-Regelgwinde an?

M	10
Gewindeprofil	Nenndurchmesser (in mm)

Wie wird die Festigkeitsklasse von Muttern aus nichtrostenden Stählen angegeben?

Sie haben die gleiche Bezeichnung wie die Schraube. (z.B. M12 - A2-50)

Welche Verliersicherungen gibt es?

Kronenmutter mit Splint
Sicherungsblech
geschlitze Mutter
Mutter mit Kunststoffring
Drahtsicherung
Schraubengewinde mit aufgesinterter Polyamidschicht

Was gibt Re an?

Die Streckgrenze.

Wann/Warum werden Gewindeeinsätze aus profiliertem Draht verwendet?

gegen reißende Innengewinde
Reperatur beschädigter Gewinde
Wenn Schrauben oft in Gewinde eingedreht werden
Gewichtseinsparung (Schrauben mit kleinerem Durchmesser können verwendet werden)

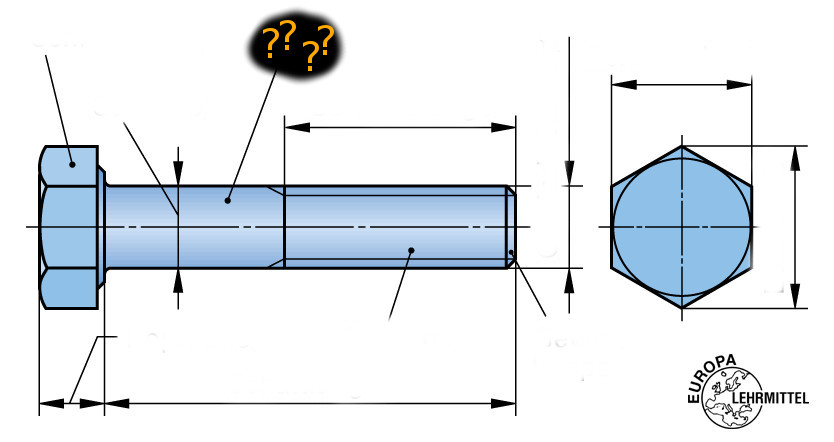

Welche Schaftformen gibt es?

Stiftschrauben
Dehnschrauben
Passschrauben
Gewindestifte
Blechschrauben
Bohrschrauben
Fließbohrschrauben

Übungsfragen

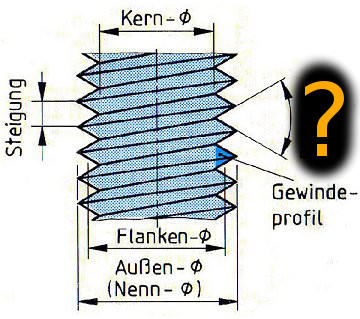

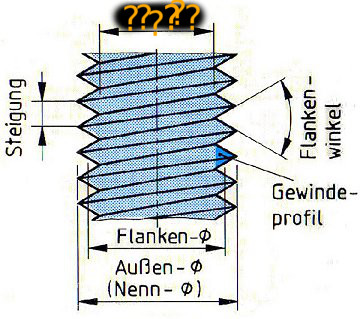

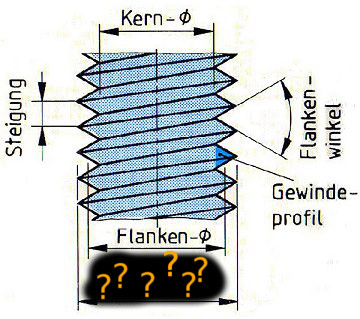

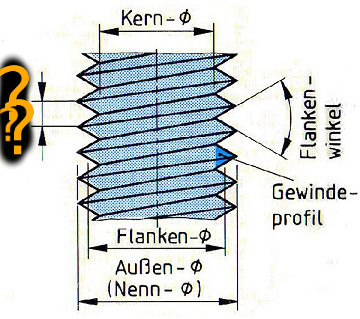

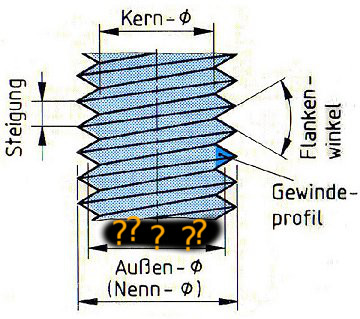

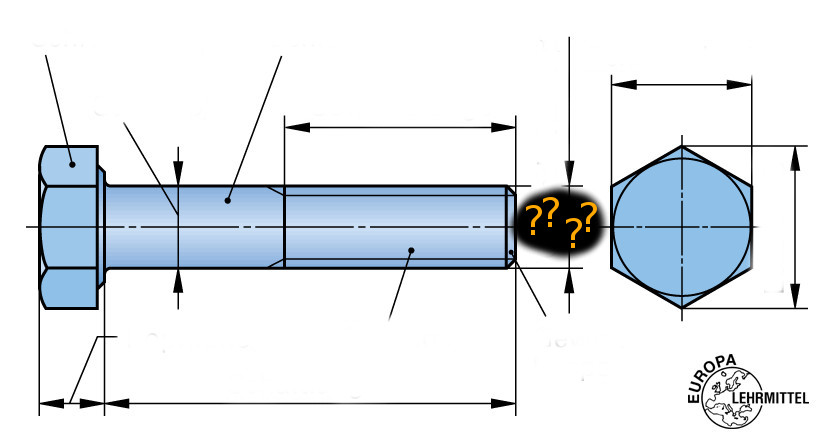

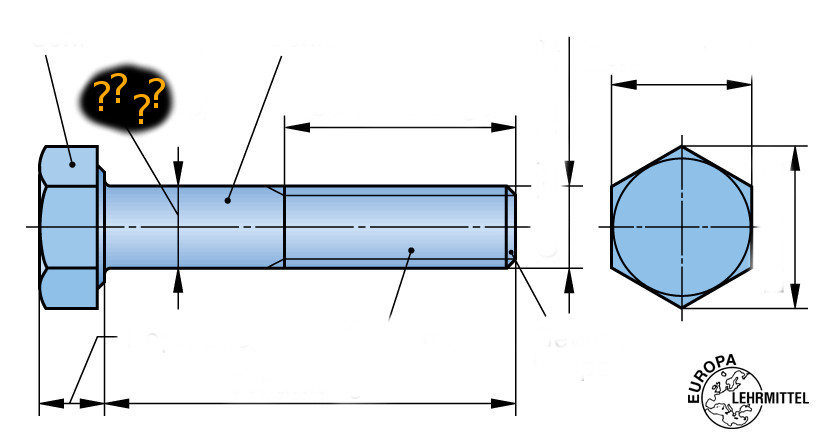

Bennenen Sie die (sechs) wichtigsten Bestimmungsgrößen am Gewinde.

Nenn- bzw. Außendurchmesser
Kerndruchmesser
Flankendurchmesser
Flankenwinkel
Steigung
Gewindeprofil

Was sind die im Maschinenbau am häufigsten verwendeten Schrauben?

Sechskantschrauben
Zylinderschrauben mit Innensechskant

Wann verwendet man Hutmuttern?

Verhindern Beschädigung und Korrosion des Gewindeendes
schützt vor Verketzungen durch scharfe Schraubenenden

Wann verwendet man Sechskantmutter?

In Verbindung mit Sechskantschrauben, Schlitzschrauben und Stiftschrauben.

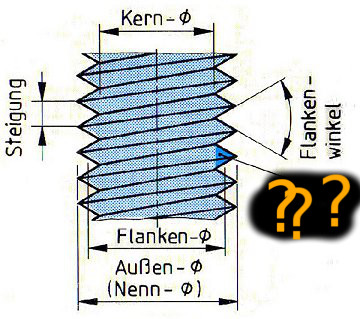

Flankenwinkel metrisches ISO-Gewinde

Welche Schraubensicherungsarten gibt es?

Setzsicherungen
Losdrehsicherungen
Verliersicherung

Ab wann sind Federringe, Zahnscheiben und Fächerscheiben undwirksam?

Ab einer Festigkeitsklasse von 8.8 (weil sie bei großer Vorspannkraft nicht mehr Federn)

Wie gibt man ein Linksgewinde an?

z.B. M 10 x1 LH

Was kann man gegen das Reißen des Innengewindes tun?

Gewindeeinsätzte

Wofür werden Ringmuttern verwendet?

Als Ösen zum Transport von Maschinen.

Wofür werden Kugelgewinde im allgemeinen benutzt?

für besonders feine Abläufe

Stell dir das Spannungs-Dehnungs Diagramm vor und setze Rm und Re ein.

Wann reißen Innengewinde aus?

Bei Werkstoffen mit geringer Scherfestigkeit reißen Innengewinde beir großer Belastung aus
- z.B. Leichtmetall, Kunststoff, Holz

Wie berechnet man Re aus einer Festigkeitsklasse? z.B. 10.9

am Beispiel 10.9

Re =	10 x	9 x	10	N
				mm²

Wofür verwendet man Überwurfmuttern?

Für Rohrverschraubungen

Wann werden Senkschrauben mit Innensechskant meist benutzt?

wenn Werkstücke mit geringen Wandicken verschraubt werden sollen

Wie ist der Flankenwinkel bei einem Rohrgewinde normalerweise?

55°

Wann verwendet man Kronenmuttern?

Wenn die Schraubenverbindungen mit Splinten gesichtert werden.

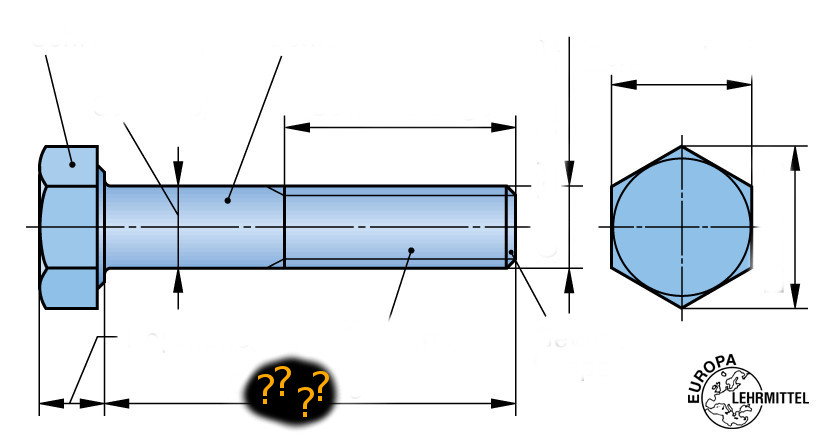

Worauf bezieht sich die Schraubenlänge?

Auf die Schaftlänge.

Wann werden Nutmuttern verwendet?

Zum Ein- und Nachstellen des axialen Spiels
zum Befestigen von Wälzlagern auf Wellen

Welchen Flankenwinkel hat ein metrisches Gewinde immer?

60°

Wie wird die Festigkeitsklasse einer Mutter aus unlegierten und legierten Stählen angegeben?

Durch eine Zahl (z.B. M12 - 10)

Wofür benutzt man Flügelmuttern?

Wenn die Schraubenverbindung oft gelöst werden muss

Wie vielgängig ist ein Gewinde normalerweise?

eingängig

Wann verwendet man Stiftschrauben?

Schont die Innengewinde
Werden verwendet wenn die Verbindung häufig gelöst werden muss.

Welche Gewindeeinsätze gibt es?

Gewindeeinsätze aus profiliertem Stahl
Selbstschneidende Gewindeeinsätze

Welche Setzsicherungen gibt es?

Spannscheibe /bzw. Tellerfeder
Federring
Zahnscheibe
Fächerscheibe

Was ist der Vorteil von Kreuzschlitz zum Schlitz?

Kreuzschlitz hat eine größere Mitnahmefläche und lassen sich so fester anziehen.

Welche Richtung haben Gewinde normalerweise?

rechtsgängig

Wo wird die Mutter am stärksten beansprucht?

Am ersten tragenden Muttergewindegang.

Wie gibt man eine mehrgängigkeit bei Gewinden an?

z.B. Tr 32 x18 P6 (Teilung in mm)

Wie ergibt sich die Gangzahl bzw. die Angabe P6 z.B. bei einem Tr 32 x18 P6 ?

Bei z.B.Tr 32 x18 P6

Steigung	=Gangzahl	18	=3 (gängig)
Teilung		6

Wie wird die Festigkeitsklasse von Schrauben aus unlegierten und legierten Stählen angegeben?

Mit 2 Zahlen durch einen Punkt getrennt. z.B. 10.9

Wie gibt man die Abmessungen eines Sägengewinde an?

S	48	x8
Gewindeprofil	Nenndurchmesser (in mm)	Steigung (in mm)

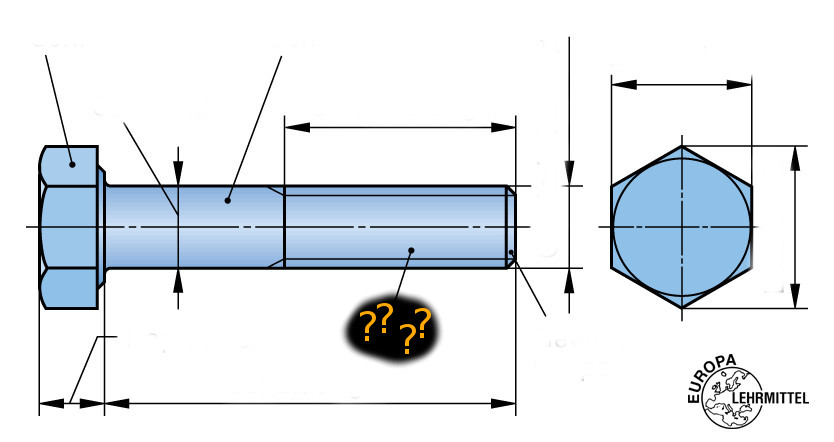

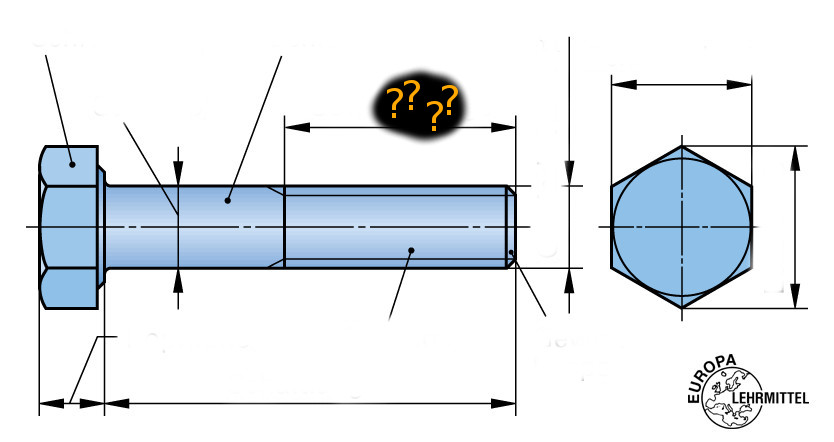

Übungsfragen

Nennen Sie drei Gewindearten die sich im Gewindeprofil unterscheiden.

metrisches ISO-Regelgewinde
Trapetzgewinde
Sägengewinde

Was sagt uns bei einem Gewinde die Angabe R 1/8?

Das Außengewinde ist kegelig

?Bonusfrage?

An welche DIN denken wir bei einem metrischen ISO-Regelgewinde?

DIN 13-1

Bewegungsgewinde:

großer Steigungswinkel
keine Selbsthemmung
kleiner Flankenwinkel
z.B. Trapetz oder Sägengewinde

Wie gibt man die Abmessungen eines Trapetzgewindes an?

TR	32	x6
Gewindeprofil	Nenndurchmesser (in mm)	Steigung (in mm)

Bei Trapetzgewinden wird immer die Steigung mit angegeben.

Wofür benutzt man Verliersicherungen?

verhindern das Auseinanderfallen der verschraubten Werkstücke

Welche Festigkeitsklasse muss eine Mutter zur Schraube haben?

mindestens dieselbe Festigkeitsklasse.

Gewinde
?	?

Gewinde
Bewegungsgewinde	Befestigungsgewinde

Was gibt Rm an?

Die Zugfestigkeit

Was trifft auf ein kegeliges Gewinde zu?

Durch die kegelige Form entsteht ein Vakuum welches Antimaterie erzeugt
Der Durchmesser verändert sich nicht
Der Durchmesser verändert sich

Wann verwendet man Setzsicherungen?

wirken Kriech- und Setzbeträgen entgegen.
- verhindern das die Vorspannkraft unzulässig abnimmt.

Befestigungsgewinde:

kleiner Steigunswinkel
Selbsthemmung
großer Flankenwinkel
z.B. metrisches ISO-Gewinde (Spitzgewinde)

Warum dürfen Schrauben die Streckgrenze Re nicht überschreiten?

Wegen der gefahr einer bleibenden Verlängerung

Wann werden Zylinderschreiben mit Innensechskant verwendet?

wenn der Schraubenabstand klein ist
wenn der Schraubenkopf nicht aus dem Werkstück ragen darf.

Was sagt uns bei einem Gewinde die Angabe G 1/8?

Das Außen- und Innengewinde ist zylindrisch
es benötigt zusätzliches Dichtungsmaterial um abzudichten

Welche Losdrehsicherungen gibt es?

Sperrzahnschraube
Sperrzahnmuttern
klebstoffbeschichtetes Gewinde
Schweißmuttern

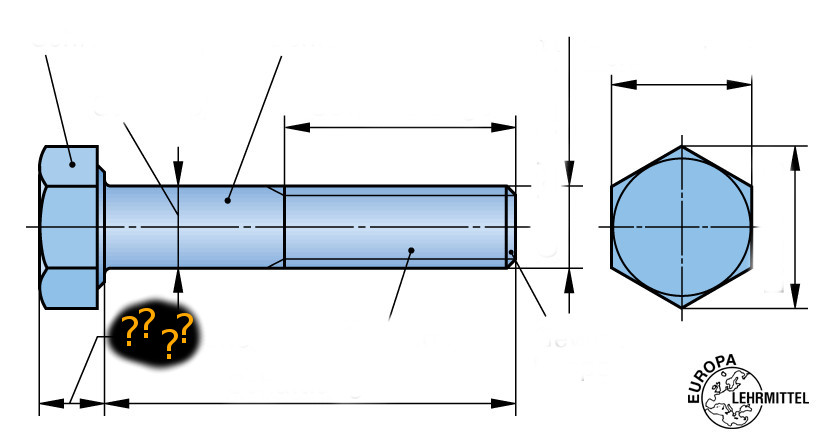

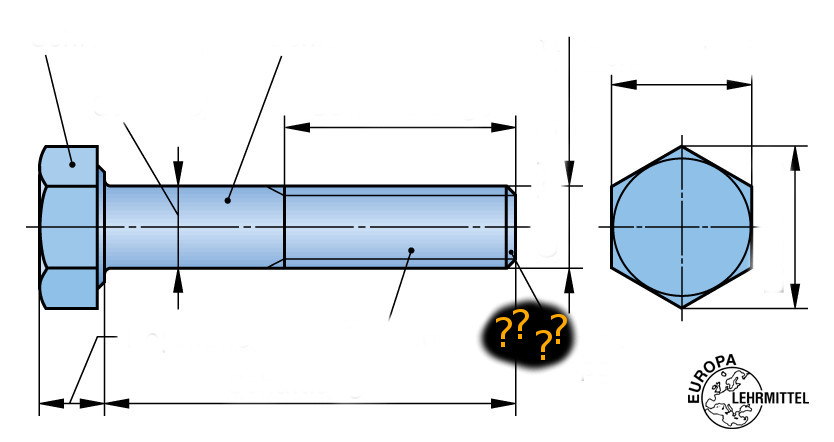

Übungsfragen

Wie kann erreicht werden, dass Innengewinde in Al-Legierungen große Kräfte übertragen können?

Durch Gewindeeinsätze.

Wie werden Toleranzen bei Gewinden Angegeben?

M	12	6G 5G		/ 5g 6g
Gewindeprofil	Nenndurchmesser (in mm)	Toleranzen Innengewinde		Toleranzen Außengewinde
		Toleranzkl. FlankenØ	Toleranzkl. KernØ	Toleranzkl. FlankenØ	Toleranzkl. AußenØ

Die Toleranzen des Innengewindes werden mit Großbuchstaben die des Außengewindes mit Kleinbuchstaben gekennzeichnet.

Sind beide Toleranzkl. eines Gewindes gleich (Innen- oder Außengewinde) wird die Toleranzklasse nur einmal Angegeben.

Wofür benutzt man Losdrehsicherungen?

verhindert das Losdrehen der Schraubenverbindungen

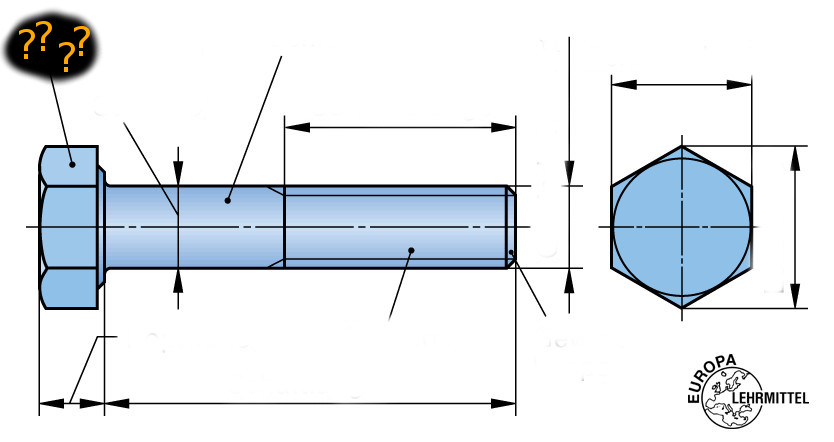

Nenne Kopfformen von Schrauben.

Sechskantschrauben
Zylinderschrauben mit Innensechskant
Senkschrauben mit Innensechskant
Schlitzschrauben
Schrauben mit Kreuzschlitz

Was ist das besondere an Dehnschrauben?

Der Schaft wird elastisch gedehnt
- werden mit hoher Vorspannkraft montiert

Wofür werden Selbstschneidende Gewindeeinsätze genutzt?

Für z.B. Kunststoff oder Holz

Was ist das besondere an Bohrschrauben und wann benutzt man sie?

Sieben ein scharfkantiges Gewinde und eine Bohrspitze wodurch sie das Muttergewinde beim Einschrauben bilden
Man benutzt sie für Bleche bis 10mm dicke

?Bonusfrage?

An welche DIN denken wir bei einem metrischen ISO-Feingewinde?

DIN 13-2

Welchen Wert darf die Schraube nicht überschreiten um bleibende Verlängerungen zu verhindern.

Die Streckgrenze Re

Haben Gewinde Toleranzen?

Ja
Seit der Flüchtlingskrise ist Schluss mit Toleranz!
Nein

Bei wieviel Grad beginnt ca. die Selbsthemmung?

Bei ca. 5°

Wann benutzt man Rändelmuttern?

Wenn die Schraubenverbindung oft von Hand gelöst werden muss.
