Für welche Werkstoffe ist das Nassschleifen geeignet?
Das Nassschleifen wird häufig bei metallischen oder lackierten Untergründen angewendet. Dazu werden feuchtigkeitsresistente Schleifwerkzeuge wie zum Beispiel Schleifgewebe oder imprägniertes Schleifpapier eingesetzt. Beim Nassschleifen entsteht deutlich weniger Schleifstaub, da dieser durch das Wasser gebunden wird.
Erkläre die zwei Schneidmessertechniken.
Erkläre wie Schleifmittel funktionieren.
Je grösser die Zahl auf dem Schleifmittel desto feiner die Körnung.
Schleifmittel werden auch als Abrasiere oder Abrasivstoffe bezeichnet. Dabei handelt es sich um Hartstoffkörner, welche zum Abtrag eines Werkstoffs genutzt werden. Die Schleifmittel werden hauptsächlich gebunden in Form von Schleifwerkzeugen eingesetzt. Solche Schleifwerkzeuge sind zum Beispiel: Schleifpapier, Schleifgewebe, Schleifvlies oder auch Schleifkörper wie Trennscheiben.
Je nach Anwendungsbereich kommen unterschiedliche Schleifmittel zum Einsatz. Die verwendeten Kornstoffe sollten hart und möglichst zäh sein, damit der Materialabtrag auf der Seite des bearbeiteten Werkstoffs liegt und das Schleifwerkzeug über eine längere Zeit scharf bleibt.
Bei Schleifmitteln werden natürliche Rohstoffe (z.B. Flint, Granat, Bimsstein oder Schmirgel) sowie synthetische (z.B. Glas, Elektrorund oder Siliciumcarbid) unterscheiden.
Erkläre wie der Bandschleifer funktioniert.
Bandschleifer nutzen ein endloses Schleifband, welches um zwei Rollen geführt wird. Eingesetzt werden Bandschleifer vornehmlich zum Schleifen von grossen Flächen, wie z.B. für Schleifarbeiten an Holz, Metall oder auch Kunststoff. Bandschleifer eignen sich insbesondere für die Bearbeitung von nicht eisenhaltigen Metallen, wie z.B. Aluminium, deren Späne zum Verklumpen auf dem Schleifpapier neigen.
Wie wird Schleifgewebe hergestellt?
Das Scheifgewebe unterscheidet sich vom Herstellungsprozess her kaum vom Schleifpapier. Der Unterschied besteht in der Unterlage, welche ein Gewebe und kein Papier bildet.
Nenne Vorteile von Schleifgeweben.
Erkläre die 2 Schleifarten.
Erkläre wie das Laserstrahlschneiden funktioniert.
Das Laserstrahlschneiden ist ein thermisches Trennverfahren. Der Laserstrahl wird in der Laserquelle erzeugt, über Spiegel oder eine Transportfaser in den Schneidekopf der Maschine geleitet und dort mit einer Linse auf einen sehr kleinen Durchmesser mit hoher Leistung fokussiert. Dieser fokussierte Laserstrahl trifft auf das Material und bringt es zum Schmelzen. Mit diesem Verfahren kann ebenfalls nahezu jedes Material getrennt werden - ob organisch oder nicht. Das Verfahren bietet auch die Möglichkeit nur in eine gewisse Tiefe in das Material einzudringen, statt es ganz zu trennen. Dabei tritt der Laserstrahl in zeitlich begrenzten Portionen (Pulsen) auf das Material. Man spricht dann vom Pulslasern. Dies wird z.B. in der Augenchirurgie oder in der Haarentfernung eingesetzt.
Vorteil: günstig bei kleinen Einzelanfertigungen
Nachteil: Spuren der Wärmeentwicklung sichtbar
Erkläre wie das Wasserstrahlschneiden funktioniert.
Beim Wasserstrahlschneiden wird Material mittels eines Hochdruckwasserstrahls getrennt. Um einen Schneidestrahl zu erzeugen, wird Wasser bis zu einem Druck von 6000 bar komprimiert. Das Wasser wird, je ach Bearbeitungsanforderung, durch eine Düse von 0,18mm bis 0,35mm Durchmesser gedrückt. Der Schneidestrahl erreicht eine Beschleunigung von 900mm/s.
Mit reinem Wasserstrahl werden Textilien, Elastomere, Faserstoffe, Thermoplaste und dergleichen geschnitten. Zum Trennen von kompakten und harten Werkstoffen wie Metall, Gestein, Panzerglas, Keramik und so weiter findet das Abrasiv-Schneideverfahren Anwendung. Dabei wird dem Wasserstrahl in einer Mischkammer Natursand zugeführt, wodurch eine Mikrozerspannung erfolgt. Mittels Wasserstrahls kann nahezu jeder Werkstoff (selbst dicke Platten) geschnitten werden.
Vorteile: günstig bei grossen Bearbeitungsflächen, keine Brauenbildung
Nachteil: Material wird nass
Welche Punkte sollten vor dem Plotten kontrolliert werden?

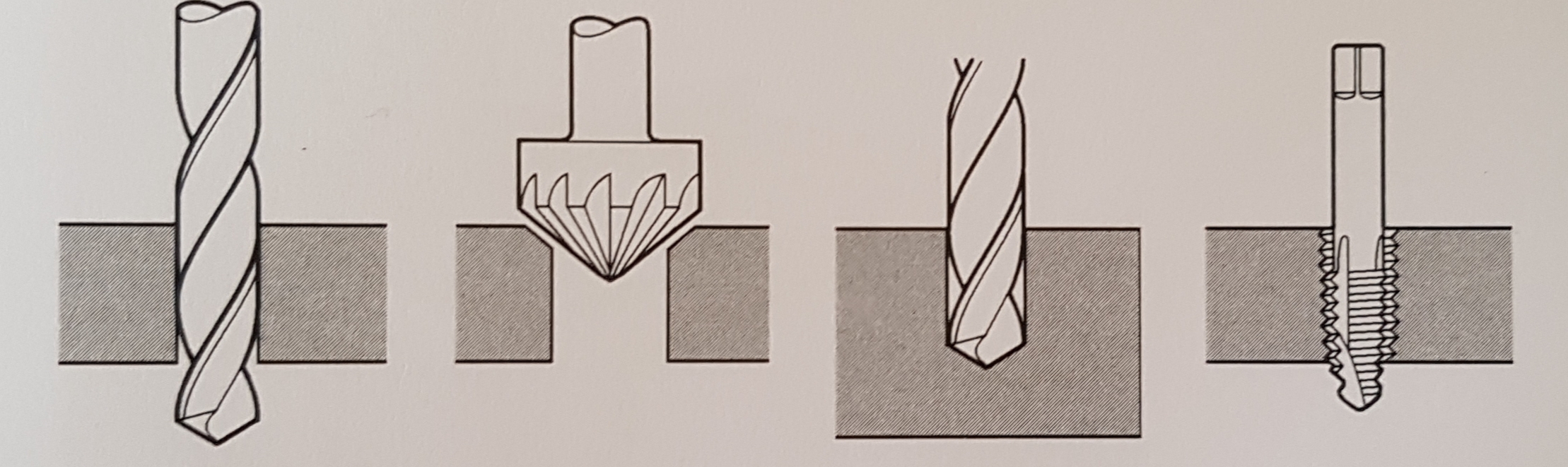

Welche 4 Arten gibt es beim bohren?
Erkläre wie das Trennverfahren «Fräsen» funktioniert.
Wie bei allen Verfahren wird von einem Rohteil Material in Form von Spänen entfernt. Beim Fräsen wird das Material entfernt, indem das Fräswerkzeug sich mit hoher Geschwindigkeit um seine eigene Achse dreht, während entweder das Werkzeug die herzustellende Kontur abfährt oder das Werkstück entsprechend bewegt wird.
Man unterscheidet zwischen Maschinen, bei denen das Werkstück auf einem Tisch festgemacht wird und das Fräswerkzeug beweglich ist und den Maschinen, bei denen das Werkstück bewegt wird. Es gibt auch Anlagen, die eine Kombination beider Verfahren bilden.
Zähle die 4 wichtigsten Schleifgeräte auf.
Für welche Werkstoffe ist das Trockenschleifen geeignet?
Trockenschleifen ist geeignet für die Bearbeitung von Werkstoffen, die nicht wasserresistent sind, wie zum Beispiel Holz. Als Schleifwerkzeug wird hauptsächlich Schleifpapier verwendet, welches sich ohne entsprechende Imprägnierung nicht für das Schleifen mit Wasser eignet.
Nenne die 2 Arten von Schneiden.
Erkläre wie der Exzenterschleifer funktioniert.
Im Gegensatz zum Schwingschleifer hat der Exzenterschleifer eine rotierende Schleifscheibe, deren meist runder Schleifteller aufgrund exzentrischer Lagerung zugleich kreisförmig schwingt. Exzenterschleifer sind wegen ihrer geringen Umfangsgeschwindigkeit, der gleichzeitigen Schwingbewegung und ihrer eher sanften Arbeitsweise hervorragenden zum Satiniern und Polieren von empfindlichen lackierten Oberflächen, welche eben oder nur geringfügig gewölbt sind, geeignet. Daneben können auch Metall, Holz, Kunststoffe und Glas bearbeitet werden.
Nenne 2 Vorteile der Schleppmessertechnik.
Erkläre wie das Trennverfahren «Sägen» funktioniert.
Sägen ist ein Fertigungsverfahren zum Schlitzen und Trennen von Werkstücken. Es kann manuell ausgeführt werden mit einer Säge oder maschinell mit einer Sägemaschine. Auch hier wird das Material in Form von Spänen abgetrennt.
Mit Ausnahme von bestimmen mineralischen Werkstoffen und Glas können nahezu alle Werkstoffe mit Sägen bearbeitet werden.
Es gibt zwei Sägeblätterarten, eines für Metall und eines für Holz. Dieses für Metall hat kleiner, engere Zacken. Dieses für Holz hat grössere, weitere Zacken.
Erkläre wie das Trennverfahren «Bohren» funktioniert.
Der Bohrvorgang wird bewirkt durch eine Druckbewegung (Vorschubbewegung) und eine Drehbewegung (Schnittbewegung). Ihre Wirkung ist wie folgt: durch den Druck (Vorschub) dringt die Bohrerschneide in den Werkstoff ein. Durch die Drehbewegung (Schnittbewegung) bewegt sich die Bohrerschneide an ihrem Umfang im Werkstoff weiter. Das Material wird in Form eines Spanes abgetrennt und durch die Drehbewegung und die Geometrie der Bohrerwendel aus dem Material herausgeführt.
Erkläre wie der Winkelschleifer funktioniert.
Ein Winkelschleifer (auch Trennschleifer oder Flex genannt) ist eine elektrisch angetriebene Handmaschine mit schnell rotierender runder Schleifscheibe. Die Schleifscheibe wird über ein Winkelgetriebe angetrieben, das dem Winkelschleifer seinen Namen gibt. Der äusserst gebräuchliche Namen Flex kommt von der Firma Flex-Elektrowerkzeuge, welche das Gerät eingeführt hat. Winkelschleifer verfügen über hohe Leistungsreserven und eignen sich deshalb für schnelle Arbeiten an grossflächigen Werkstücken. Wegen ihrer Formgebung sind sie jedoch für Arbeiten an beengten Stellen oder an kleinen Werkstücken nicht geeignet.
Erkläre wie ein Flachbettplott funktioniert.
Flachbettplotter (auch Tischplotter genannt) besitzen einen Arbeitstisch, auf dem das Folienmaterial fixiert wird. Dies geschieht durch Vakuum oder elektrische Aufladung. Der Werkzeugkopf wird dann über das Material bewegt. Aufgrund der Konstruktion von Flachbettplottern können diese meist mit unterschiedlichen Werkzeugköpfen ausgestattet werden. Die robuste Mechanik erlaubt zwar nicht so hohe Schneidegeschwindigkeiten wie bei einem Rollenplotter, dafür kann man bei gewissen Modellen aber Fräs- oder Gravurköpfe sowie spezielle Werkzeuge für das Plotten von Teppichböden, Textilien, Gummi oder Kork einsetzten.
Im Gegensatz zu Rollenplottern, bei denen ein Einstechdruck von bis zu 600 Gramm erzielt werden kann, ermöglichen Flachbettplotter einen Einstechdruck von über zwei Kilogramm.
Wie schützt man sich und die Umgebung beim Schleifen?
Holz ist ein leichter Werkstoff, der Feinstaub von Holz ist fast unsichtbar und hält sich lange in der Schwebe. Er kann dadurch leicht in die Atemwege gelangen. Bei geeigneter Konzentration in geschlossenen Räumen kann sich Holzstaub bei Funkenbildung (elektrischer Schalter) explosionsartig entzünden.
Die Atemwege werden mit einem Mundschutz, einer Halbmaske oder einer Vollmaske geschützt.
Nenne 2 Vorteil eder Tangentialmessertechnik.
Erkläre wie ein Rollenplotter funktioniert.
Rollenplotter bewegen das Folienmaterial in einer Richtungsachse hin und her, der Werkzeugkopf mit dem Schneidemesser bewegt sich in der anderen Achse an einem Balken. Durch die gleichzeitige Bewegung des Folienmaterials und des Werkzeugkopfs können nun jegliche Formen geschnitten werden. Der Transport der Folie erfolgt bei Rollenplottern entweder mit Friktions- oder mit Traktorantrieb.
Friktionsantrieb: aufgeraute Antriebswalzen unter der Folie und Andruckwalzen darüber fixieren das Material.
Traktorantrieb: Fixierung durch Zähne, welche in das randgelochte Folienmaterial einrasten.
Wie wird Schleifpapier hergestellt?
Bei der Herstellung von Schleifpapier werden die Schleifkörner mittels Leim auf die Unterlage, das Papier, geklebt. Dabei werden die Körner durch eine Vorrichtung zuerst gleichmässig verteilt, mit den Spitzen nach oben ausgerichtet und anschliessend durch Elektrostatik auf das Papier übertragen. Dort sinken die Körner in den zuvor aufgetragenen Leim und bleiben haften. Nach der ersten Trocknung werden die Körner nochmals überleimt. Als Klebstoff wird Haut- oder Kunstharzleim verwendet.
Erkläre wie das Trennverfahren «Schleifen» funktioniert.
Schleifen ist ein Fertigungsverfahren zur Fein- und Fertigbearbeitung von Werkstücken. Es lässt sich manuell oder auf Schleifmaschinen anwenden. Auch hier wird überschüssiges Material in Form von Spänen abgetrennt. Als Schneiden fungieren dabei die Kanten der mikroskopisch kleinen, harten, mineralischen Kristalle im Schleifwerkzeug-
Erkläre wie der Schwingschleifer funktioniert.
Schwingschleifer arbeiten mittels Schwingungen der Schleifplatte. Durch die Schwingungen wird die Handbewegung beim manuellen Schleifen nachvollzogen. Die Schwingbewegung ist nur gering, dafür haben diese Geräte aber eine hohe Frequenz. Sie haben eine harte, ebene und rechteckige Schwingplatte. Schwingschleifer werden für Vor- und Nachschleifarbeiten an verschiedenen Werkstoffen wie z.B. Hart- und Weichhölzern sowie bei Lacken eingesetzt. Das Schleifpapier wird auf der Schwungplatte durch Klemmen oder mit Klettverschluss befestigt. Mittels einer Staubsaugung ist ein umwelt- und gesundheitsverträgliches Arbeiten gewährleistet.
Aus welchen Fasern bestehen Schleifvliese?
Aus synthetischen Fasern.
Nenne die in der Werbetechnik wichtigsten trennenden Fertigungsverfahren.
