Wie wird das Datenfeld einer MOST-Nachricht unterteilt?
Asynchrone und Synchrone Daten
Was ist der Unterschied von MOST 25, 50 und 150?
Die Grösse der Botschaftsrahmen:

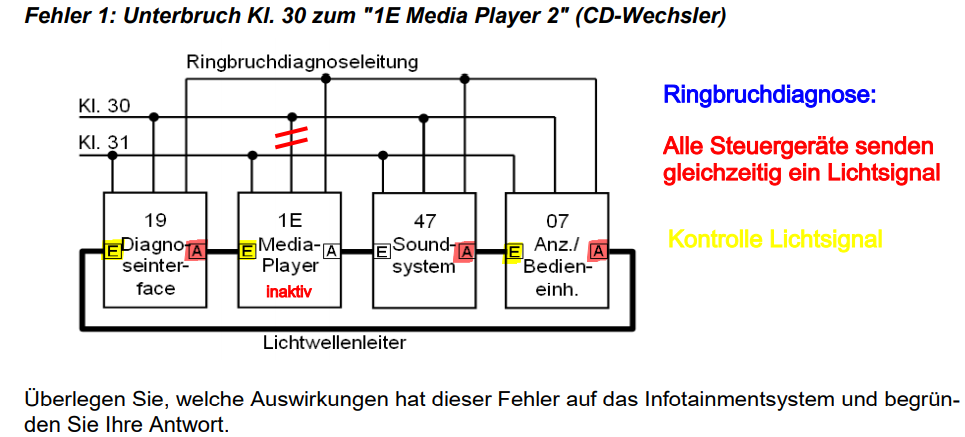

Welche Voraussetzung muss erfüllt sein, damit an der Ringbruchdiagnoseleitung eine Spannung zu Masse gemessen werden kann?
Die Spannungsversorgung (Kl. 30/Kl. 31) zu allen Steuergeräten muss intakt sein.
Welche Vorgaben braucht es für eine Ringbruchdiagnose?
Ist der MOST-Bus ein Master-Slave System?
Ja
Master-Master ist CAN-Bus
Was sollte im Umgang mit Lichtwellenleitern vermieden werden?
Welche Bauteile sind im MOST-Transceiver integriert?
Transmitter (Sender)
Receiver (Empfänger)
Wie verhält sich die Spannung an der Ringbruchdiagnoseleitung zur Netzspannung?
Die Spannung ist immer ca. 0,7V tiefer als die Netzspannung.
Wie hoch ist die Taktfrequenz der Übertragungsrate und warum wird dieser Wert verwendet?
Die feste Taktfrequenz von 44,1 kHz entspricht der Übertragungsfrequenz von digitalen Audio-Geräten und ermöglicht so die einfache Anbindung dieser Geräte an den MOST-Bus. Es braucht keine Zwischenspeicher.
Erklären Sie den Begriff "Pendellicht"!
Das Licht wird an den Rändern des LWL reflektiert und kommt somit verlustfrei am Empfänger an.
Wie werden die Daten im MOST-Bus Ring gesendet?
Immer in gleicher Richtung, bis die Daten wieder beim Sendesteuergerät ankommen. So kann kontrolliert werden, ob die Daten verfälscht wurden oder der MOST-Ring unterbrochen ist.
Wie eng darf ein LWL maximal gebogen werden?
50mm Biegeradius
Welche Daten können mit MOST-Bus übertragen werden?

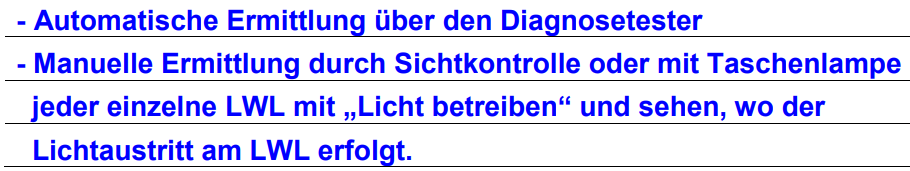

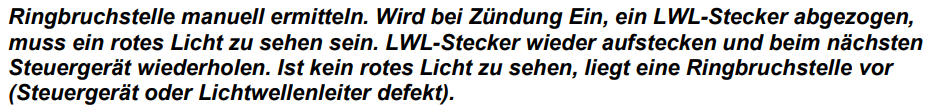

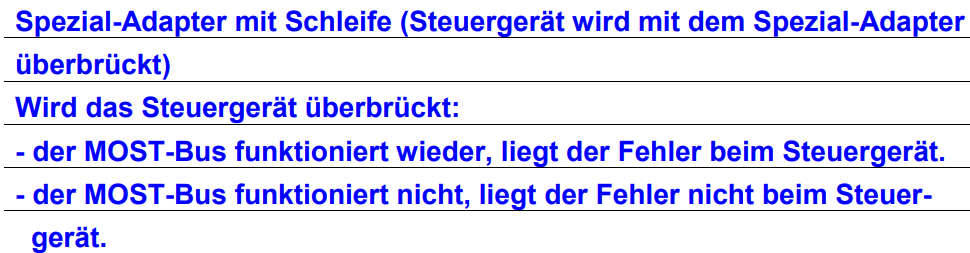

Wie kann man manuell eine Ringbruchstelle ermitteln?

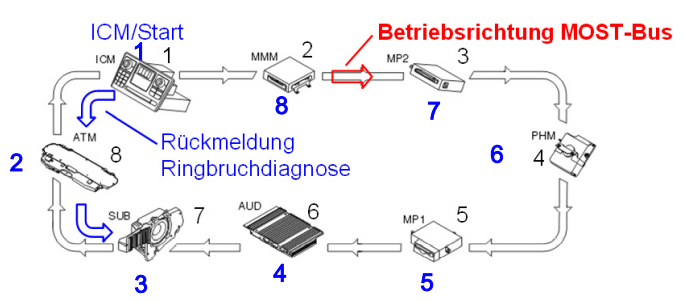

In welchem Verhältnis stehen die Rückmeldungen der Ringbruchdiagnose zur MOST-Bus Betriebsrichtung?
In umgekehrter Reihenfolge!
Welche Signale werden über den Steuerkanal gesendet?
Steuersignale:
Wie werden bei der Ringbruchdiagnose die Steuergeräte nummeriert?
Die Nummerierung beginnt bei 0
Welche Daten werden im Synchronkanal übermittelt?
Audio- und Videodaten
Wie viele Steuergerät sind im MOST-Bus maximal möglich?
64
Wie gibt ein Steuergerät das empfangene Licht wieder aus?
Das Licht wird immer in Normalstärke wieder ausgegeben.
Mit welchen Bit-Raten arbeitet der MOST-Bus?
25, 50, 150 Bit
Welche Daten werden im Asynchronkanal übertragen?
Gibt nur ein oder alle Steuergeräte eine Versorgungspannung an die Ringbruchdiagnoseleitung aus?
Alle Steuergeräte versorgen die Ringbruchdiagnoseleitung.
Wie werden grosse Datenmengen wie Video im MOST-Bus übertragen?
Synchrone Daten, zyklische Echtzeit-Datenübertragung ohne Zwischenspeicherung

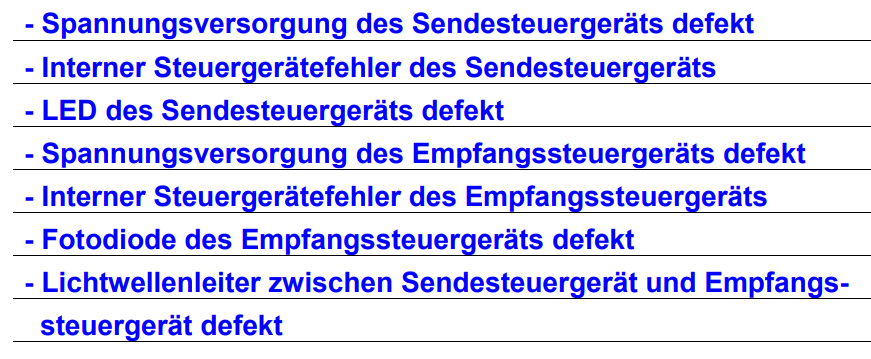

Was überprüfen die Steuergeräte bei einer Ringbruchdiagnose?
Was sind die wesentlichen Unterschiede von LWL aus Kunststoff und Glas?
Glas: keine kleinen Biegeradien möglich, schwierig zu konfektionieren, für lange Distanzen geeignet
Kunststoff (Plexiglas): klein Biegeradien möglich, gut zu konfektionieren, benötigen nach ca. 750m einen Verstärker
Wie viele Verbindungsstellen des MOST-Bus sind von Steuergerät zu Steuergerät zulässig?
Maximum eine Verbindungsstelle
