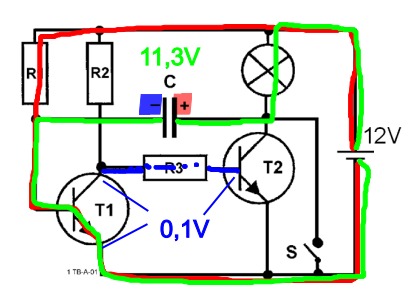

Schalter S wird kurz angetippt, wie verhält sich die Lampe?
Die Lampe leuchtet auf und leuchtet für eine gewisse Zeit weiter, obwohl der Schalter offen ist. T2 bleibt leitend bis der Kondensator entladen ist.
Was kann bei Fototransistoren entfallen?
Der Basisanschluss. Er wird durch ein Lichtfenster ersetzt.
Für was wird der Basisanschluss bei Fototransistoren mit drei Anschlüssen verwendet?
Zur besseren Einstellung des Arbeitspunktes.
An welchem Anschluss ist bei MOSFET normalerweise der Verbraucher angeschlossen?
D = Drain
Wo werden IGBT`s eingesetzt?
Als Leistungsschalter bei Netzspannungen und bei Antrieben von E-Motoren.
Wie wird eine Stabilisierungsschaltung umgesetzt?
Durch einen Transistor und eine Zenerdiode.

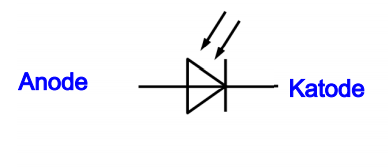

Wie werden die Anschlüsse einer Fotodiode bezeichnet?

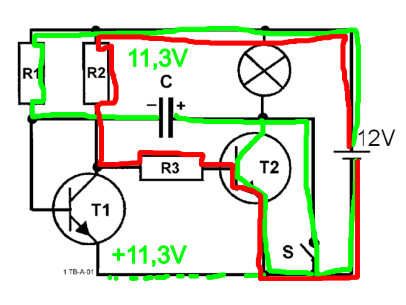

Schalter S offen, die Batterie wird angeschlossen. Welcher Transistor wird angesteuert?
T1
Die Basis wird dauernd über R1 angesteuert.

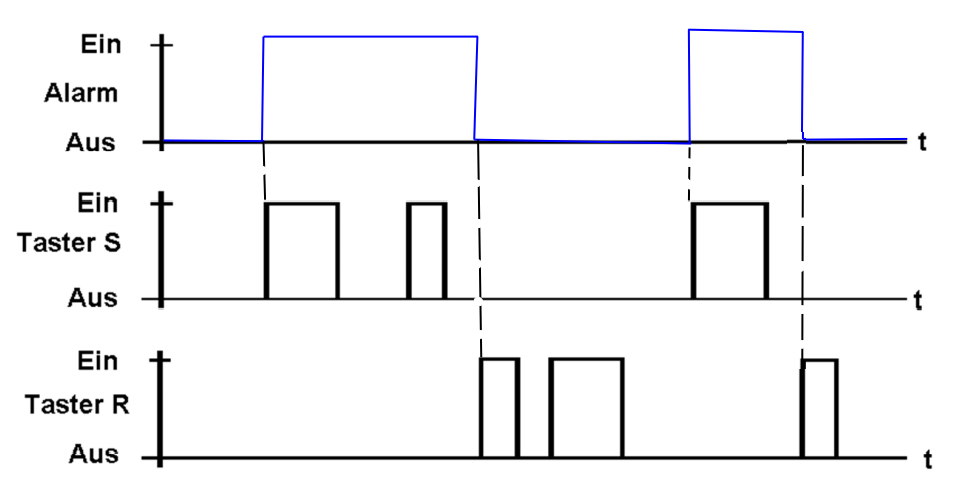

Welcher Kippschaltung entspricht diese Zeitablaufdiagramm?
Einer bistabilen Kippschaltung
Was bezeichnet man als Schalthysterese?
Der Spannungsunterschied von einer Ein- zu der Ausschaltung.

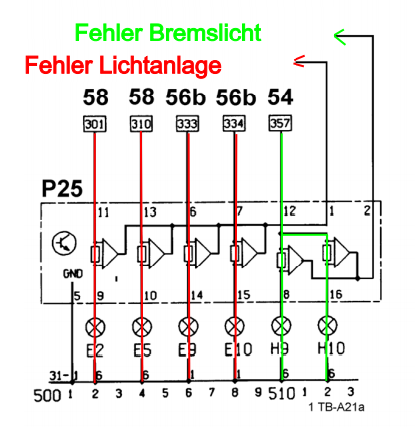

Wie werden hier die Operationsverstärker eingesetzt?
Als Komperator = Vergleicher
Durch diese Schaltung ergibt sich am Ausgang nur die Spannung 0V oder Ausgangsspannung hoch. Auf diese Weise können zwei Eingangsspannungen verglichen werden.
Wie werden Fotoelemente mit höherer Lichtempfindlichkeit genannt?
Solarzellen

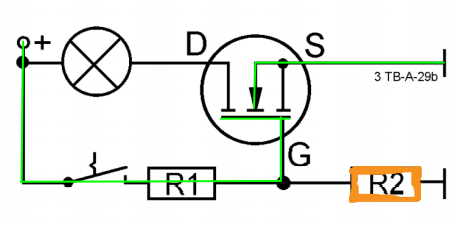

Für was wird der Widerstand R2 benötigt?
Ist zwingend bei MOSFET. Über R2 erhält das Gate das nötige Ausgleichspotential zum sperren. (negativ)

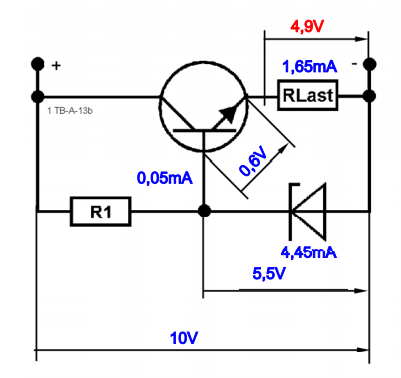

In welchem Kreis liegt bei einer spannungsstabilisierten Schaltung der Verbraucher?
Im Emitterkreis.
Was sind IGB-Transistoren?
Transistoren bei welchen ein Feldeffektransistor einen bipolarer Transistor ansteuert.

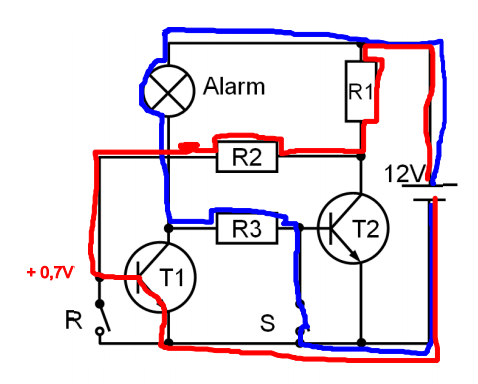

Welcher Schalter löst den Alarm aus?
Schalter S. Durch den Schalter R würde T1 nicht mehr leitend.
Was ist ein Opto-Koppler?
Die Zusammenschaltung eines Lichtsenders und eines Lichtempfängers. Die Stromkreise können so getrennt werden.
Was bedeutet S, D und G an Feldeffektransistoren?
Ist das Gate von FET`s mit den Anschlüssen Sourse und Drain verbunden?
Nein. Eine Isolierschicht trennt das Gate von den anderen Anschlüssen.
Um was für einen FET handelt es sich hier?
Um einen selbstleitenden FET, das zwischen den Anschlüssen Source und Drain eine durchgehende Verbindung besteht, wenn das Gate nicht angesteuert wird.
Gate wird positiv nagesteuert.
Wo werden Stabilisierungsschaltungen eingesetzt?
Wie wirkt eine Fotodiode bei Lichteinfall?
Sie wirkt als Spannungsquelle. Je stärker der Lichteinfall desto stärker die Spannung und die Stromstärke.
Was bedeutet Bistabile Kippschaltung?
Die Schaltung muss jeweils mit einem Impuls wieder in seine Ruheposition gebracht werden. Sie kann zwei festbleibende Zustände einnehmen.
In welche Richtung wird eine LED betrieben?
In Durchlassrichtung

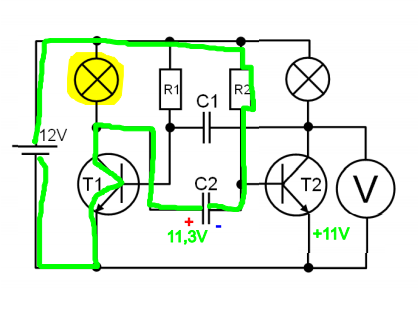

Warum schaltet bei astabilen Kippschaltungen eine Schaltstufe vor der Anderen?
Durch die Fertigungstoleranzen sind nie alle Werte gleich. Einer von beiden Schaltstromkreisen muss grösser oder kleiner sein.
Wo werden Astabile Kippschaltungen eingesetzt?
Was bedeutet Monostabile Kippschaltung?
Unabhängig von der Impulsdauer geht die Schaltung nach einer festen Zeit in seine Ruhelage zurück.
Ist dieser FET selbstleitend oder nicht?
Er ist selbstsperrend, da die Anschlüsse Drain und Source unterbrochen sind, wenn das Gate nicht angesteuert wird.
Was ist im Umgang mit MOS-Bauelementen zu beachten?
Welcher Strom und welche Spannung darf üblicherweise bei einer LED nicht überschritten werden?
Wie werden Feldeffekttransistoren auch bezeichnet?
unipolare Transistoren
Welche Spannungen und Ströme können leistungsstarke IGBT`s schalten?
In welche Richtung werden Fotodioden betrieben?
In Sperrrichtung!
Wie werden Monostabile Kippschaltungen eingesetzt?
Als Ein- oder Ausschaltverzögerung
Was ist der wesentliche Unterschied von Feldeffektransistoren zu den bipolaren Transistoren?
Sie werden mit Spannungen gesteuert!
Von was hängt die Wellenlänge des Lichts (Farbe) bei einer LED ab?
Vom verwendeten Halbleitermaterial.
Was ist eine Astabile Kippschaltung?
Die Schaltung hat keine feste Ruhelage. Nach einem Impuls schaltet die Schaltung selbstständig zwischen den Schaltzuständen.
Welche Bauteile bestimmen die Einschaltzeit von T2?
R1 und C1
Wie wird ein Schmitt-Trigger auch genannt?
oder
er wandelt Steuerimpulse beliebiger Form in Rechtecksignale um.

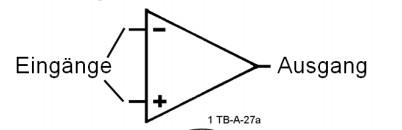

Was bedeutet dieses Symbol?
Dies ist ein Operationsverstärker. Die Spannungsversorgung wird nicht eingezeichnet.
Wo wird zum Beispiel eine bistabile Kippschaltung eingesetzt?
Halteschaltung einer Alarmanlage. Sie bleibt aktiv bis sie durch eine Impuls wieder ausgeschaltet wird.
