Nennen Sie die Mindeststarterdrehzahl für einen Otto-Hubkolbenmotor bei -20°C!
ca. 60 ... 100 1/min
Nennen Sie 4 Ausführungen von Überdrehschutzeinrichtungen!

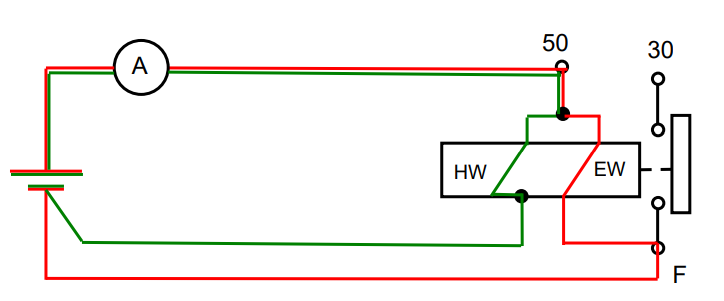

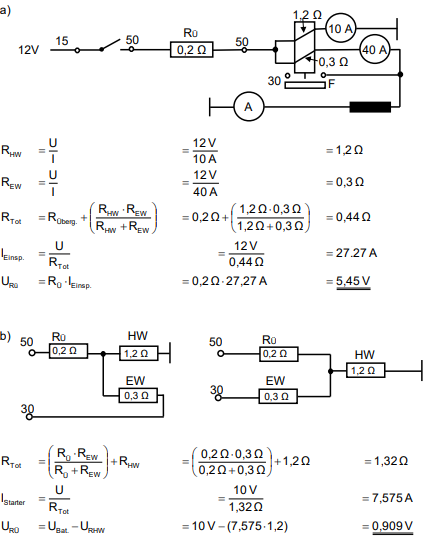

Zeichnen Sie das Schaltbild eines Magnetschalters für einen Schub-Schraubtrieb-Starter auf!
Zeichnen Sie im Anschluss die Stromkreise der Haltewicklung (grün) und der Einzugswicklung (rot) ein!
Die ................. sorgt für ein elektromagnetisches Feld, welches das Ankermagnetfeld abstösst.
Die Statorwicklung

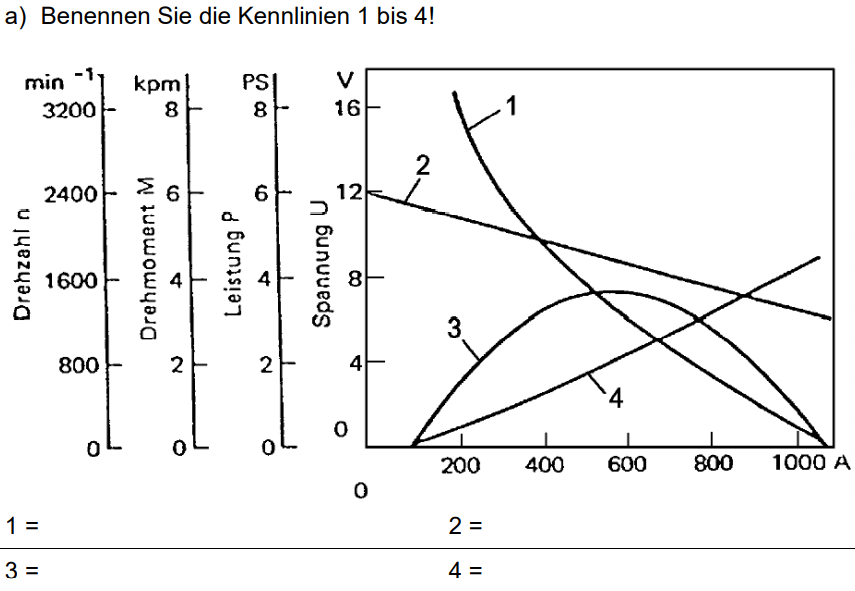

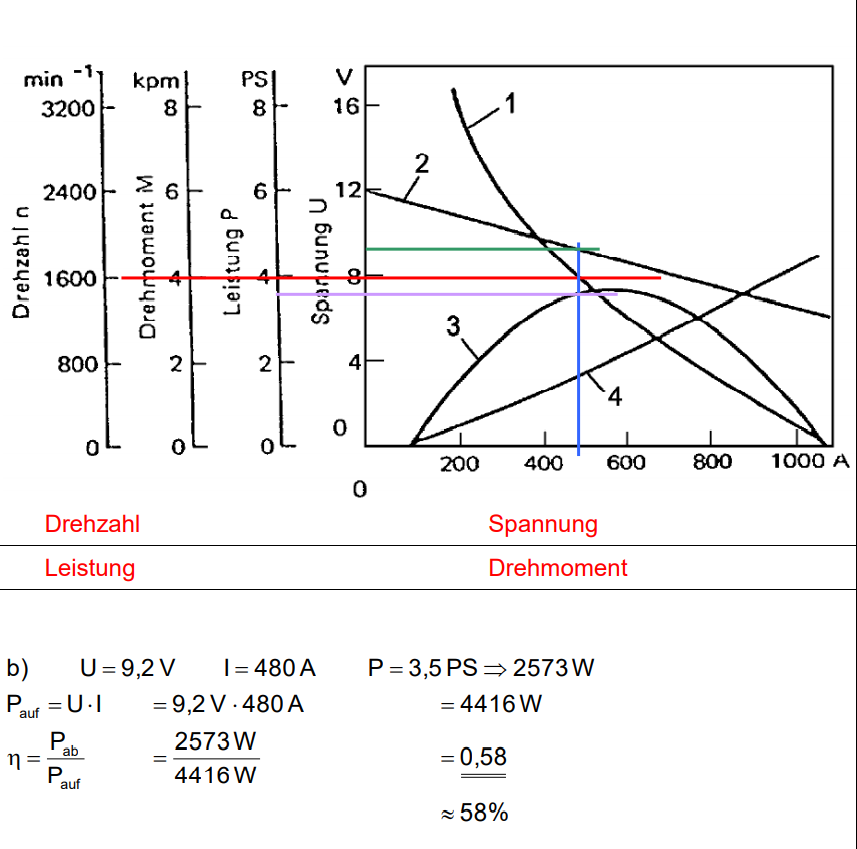

Berechnen Sie den Wirkungsgrad des Anlassers bei 1600 1/min!
Der ............................ sorgt für ein Magnetfeld, das sich von der Statorwicklung oder vom permanenten Dauermagneten abstösst und ständig am Kommutator eine andere Wicklung bestromt.
Anker
Nebst dem Rollenfreilauf kann auch ein .......... das Überdrehen des Starters vermeiden.
Lamellenfreilauf

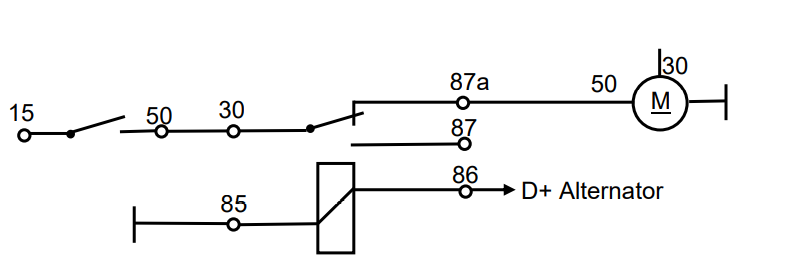

Zeichnen Sie eine Schaltung, welche verhindert, dass bei laufendem Verbrennungsmotor der Starter betätigt werden kann (Startsperrrelais)!
Um Wirbelströme im Anker zu vermeiden, wird der Eisenkern ................!
Lammeliert
Welches Bauteil sorgt für das Einschalten des Hauptstromes sowie das Einrücken des Anlasserritzels?
Das Einrückrelais
Nennen Sie zwei mögliche Aufgaben der Ankerbremse!
Nennen Sie zwei Nachteile von Permanentmagneten gegenüber Elektromagneten!

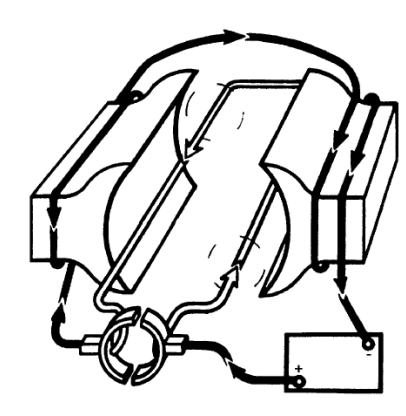

Wie heisst dieser Elektromotortyp?
Serie- oder Reihenschlussmotor
Welche zwei Faktoren beeinflussen die mechanischen Widerstände, welche der Anlasser beim Startvorgang überwinden muss, an einem gegebenen Verbrennungsmotor?
- Motortemperatur
- Viskosität des Schmiermittels
Nennen Sie zwei Vorteile von Startern mit Permanentmagneten!
Permanenterregte Starter arbeiten mit hohen Drehzahlen, weisen aber ein geringeres Drehmoment auf. Um die Drehzahl zu verkleinern und das Drehmoment zu vergrössern, weisen sie ein ............-Getriebe auf.
Vorgelege-Getriebe
Nennen Sie 4 mechanische Widerstände, welche der Anlasser beim Startvorgang überwinden muss!
- Kompressionsdruck
- Reibung (Haftreibung und Ölscherung)
- Massenträgheit der bewegten Teile
- Zusatzlasten (Nebenaggregate, Getriebe, etc.)
Welches Element des Anlassers sorgt für das Drehmoment und die Drehzahl?
Der Elektromotor
Einspurhebel, Steilgewinde, Einspurfeder und Ritzel nennt man als Ganzes das ............!
Einspurgetriebe
Bezeichnen Sie die Drehrichtung am abgebildeten Elektromotor!
Im Urzeigersinn
Nennen Sie 3 Prüfungsvoraussetzungen, um einen Starter korrekt prüfen zu können!
Im Einrückrelais sorgt dieses Bauteil für das Einschalten des Hauptstromes.
Die Kontaktbrücke

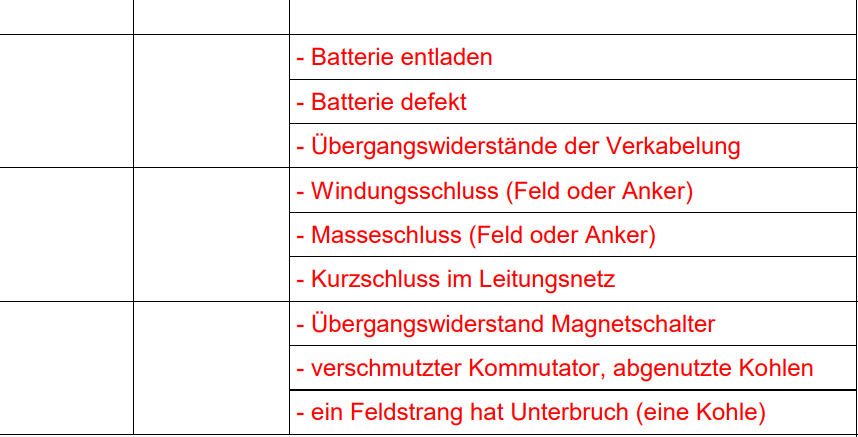

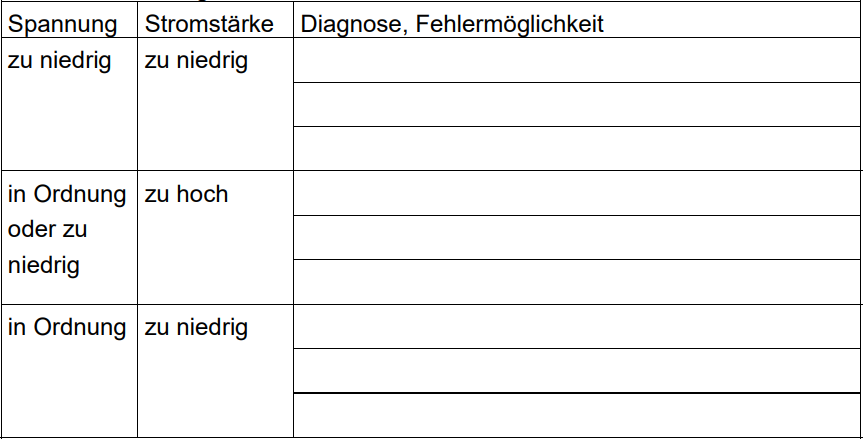

Füllen Sie die Diagnosetabelle für den Kurzschlusstest aus!
Nennen Sie zwei wichtige Eigenschaften dieses Motortyps?
Anlasser mit Planetenvorgelege verfügen über einen ............. , welcher das feststehende Magnetfeld der Statorwicklung ersetzt.
Dauermagneten
Nennen Sie zwei Vorteile von Vorgelegestartern!
Während des Anlassens sorgt die ...................... dafür, dass die Kontaktbrücke geschlossen bleibt und der Anlasser dreht.
Haltewicklung
Wenn der Verbrennungsmotor startet und das Anlasserritzel noch eingespurt ist, sorgt dieses Bauteil dafür, dass der Anlasser nicht überdreht.
Der Rollenfreilauf
