Nenndruck (PN)

(engl. nominal pressure)

Ist eine Kenngröße für die Druckbelastbarkeit eines Rohrleitungssystems, in dem Rohrleitungsteile gleicher Druckbelastbarkeit und gleicher Anschlussmaße zusammengefasst sind.

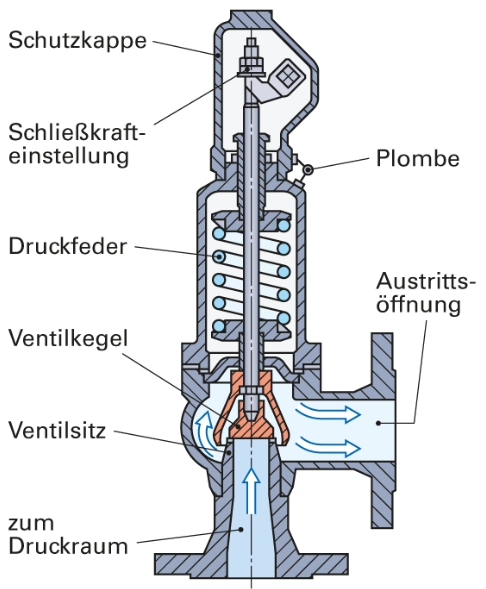

Federbelastetes Sicherheitsventil

Stellantrieb, allgemein

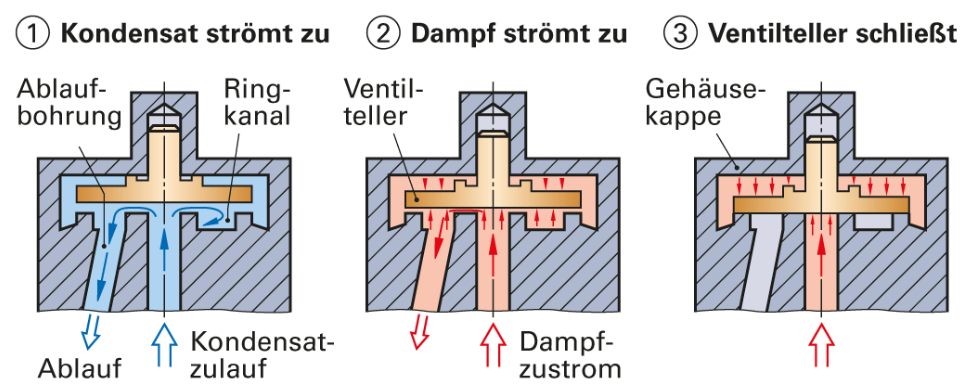

Funktionsprinzip des thermodynamischen Kondensatableiters

Was ist das?

Rohrbefestigung: Rohrgleitlager stehend

Explosionssichere Flammensperre

Wie sind lose Flansche aufgebaut?

- werden über das Rohr geschoben

- dichten über einen Bund oder Bördel mit Dichtung ab

Vorteil: Bei enger Montagelage, Lage der Schrauben frei wählbar

Welche Rohrbefestigungen gibt es?

(engl. pipe anchorage)

(3 Stück)

- Rohrgleitlager stehend

- Rohrgleitlager hängend

- Festpunkt

Elastomer- Kompensatoren

(Gummi- Kompensatoren)

- ausgebauchtes Rohrstück (aus verstärktem Elastomer- Kunststoff) zwischen 2 Flanschen

- Drücke bis PN 25

- Temp. bis 150°C

- häufig hinter Pumpen eingebaut um Vibrationen aufzunehmen

Form B

- Dichtleiste (B1+B2)

Ein- Ausgang wichtiger Stoffe

Loser Flansch mit Vorschweißbund

Auslass zur Atmosphäre

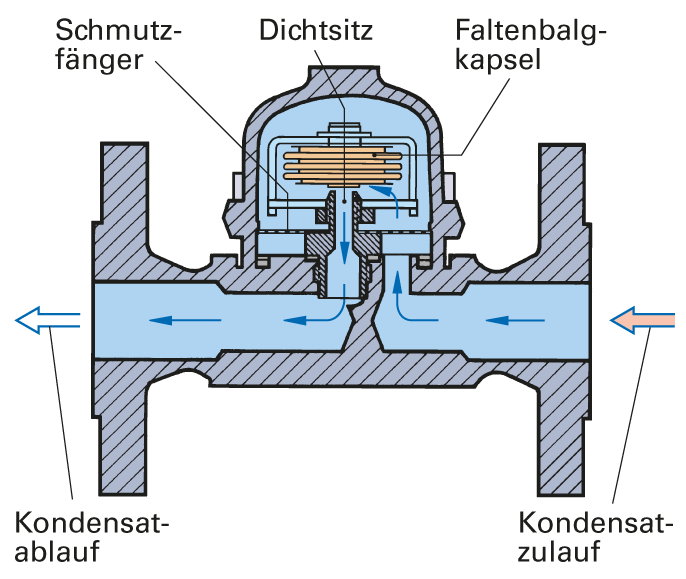

Balgkapsel- Kondensatableiter

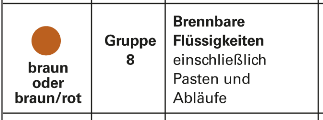

Kennzeichnung von Rohrleitungen

Gruppe 8

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

Rückschlagarmatur (VH)

- allgemein

Armaturen mit Sicherheitsfunktion (VV)

- Sicherheitsventil, in Eckform federbelastet

Schieber, Klappen (VV)

- Absperrschieber

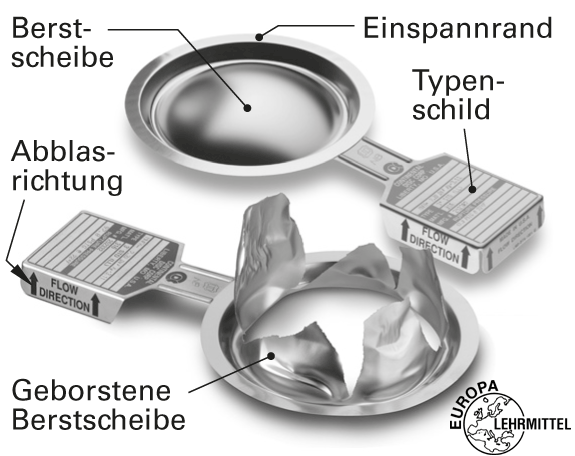

Berstscheibe aus nichtrostendem Stahl

Rohrisolierung

(3 Einteilungen, Dämmmaterial)

- bis rund 100 °C, Hartschaumstoffe aus Polystyrol oder Polyurethan

- bis rund 600 °C, Formschalen und Matten aus Mineralfasern (Glaswolle und Steinwolle)

- bis rund 1200 °C, Formschalen und Matten aus Keramikfasern (Tonerdefasern)

Rohrdehnungs- Ausgleichselemente

(engl. compensation elements)

(3 Stück)

- Rohrbögen

- Elastomer- Kompensatoren

- Wellrohr- Kompensatoren

Was ist das?

Rohrbefestigung: Rohrgleitlager hängend

Was ist das?

Schraubverbindung und Schraub-Fitting Verbindung

Eckventil

(eng. angle valve)

- vereinigt Regelventil und Umlenkung der Fließrichtung um 90°

- bei begrenzten Platzverhältnissen sinnvoll und wenn Regelventil und 90°- Umlenkung benötigt werden

- Strömungswiderstand: groß

Schieber mit Keil (geschlossen dargestellt)

Was ist das?

Muffenverbindung

Nennweite (DN)

(engl. norminal diameter)

Ist eine Kenngröße, die bei Rohrleitungssystemen als kennzeichnendes Merkmal zueinander passender Teile benutzt wird.

Sie entspricht annähernd dem Innendurchmesser der Rohrleitungsteile in mm. Innendurchmesser ist kleiner als DN.

Rohrbögen

- wird in die Rohrleitung eingeschweißt

- nehmen geringfügige Rohrdehnungen durch Verformung auf

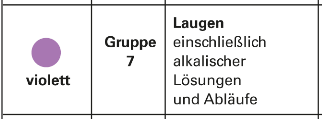

Kennzeichnung von Rohrleitungen

Gruppe 7

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

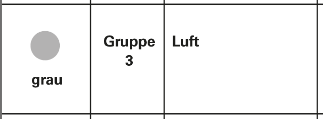

Kennzeichnung von Rohrleitungen

Gruppe 3

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

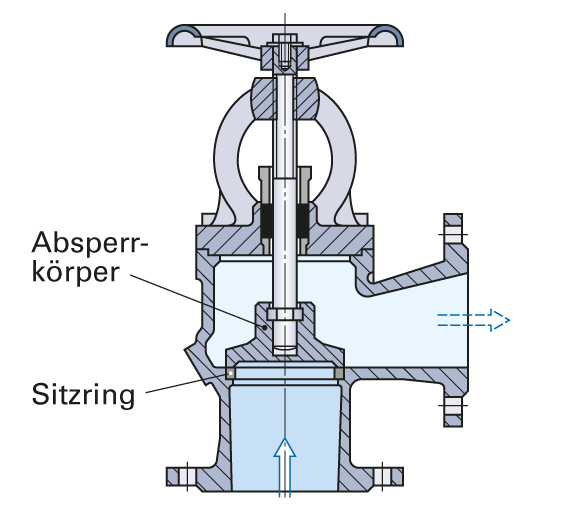

Eckventil (geschlossen)

Absperr- und Regelventile

(Definition)

Mit Absperr- und Regelventilen kann eine Rohrleitung abgesperrt und geöffnet werden sowie die Durchflussmenge in feinen Stufen reguliert werden

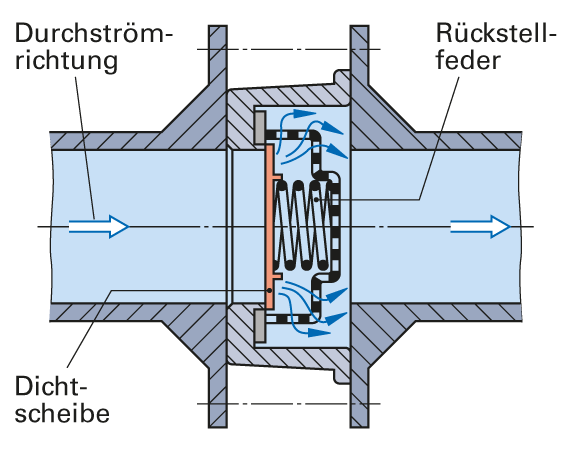

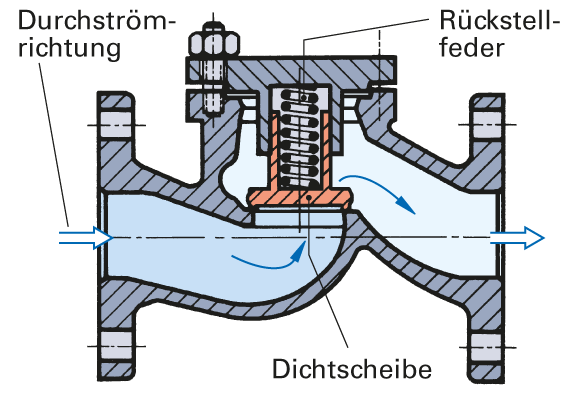

Zwischenflansch- Rückschlagventil

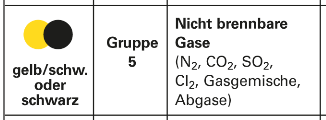

Kennzeichnung von Rohrleitungen

Gruppe 5

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

Regelventil (VC)

- mit Motor

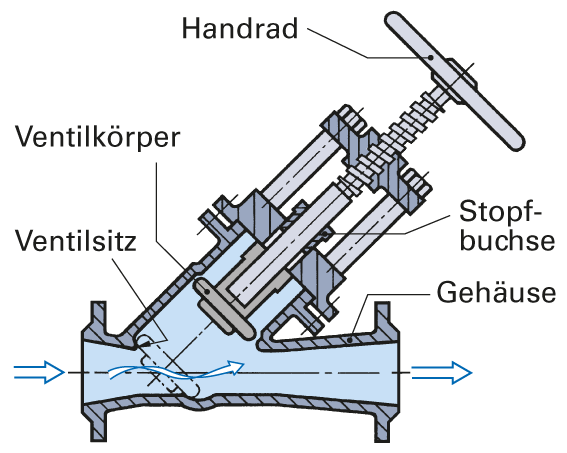

Schrägsitzventil (geöffnet)

Absperr- und Regelventile

- Regelventile: gegenüber Schiebern deutlich größeren Druckverlust (durch Umlenkung und Durchströmung der engen Öffnungen)

- Ventile: eine Durchflussrichtung

Welche 2 Hauptgruppen gibt es bei Flanschverbindungen?

- Lose Flansche

- Feste Flansche

Welche Feste Flansche gibt es?

(6Stück)

- glatter Flansch

- Vorschweißflansch

- Stahlgussflansch

- Blindflansch

- Gewindeflansch

- Integralflansch

Loser Flansch mit Bund

Armaturen mit Sicherheitsfunktion (VV)

- Sicherheitsventil, federbelastet

Absperrhähne (VV)

- gerade Form

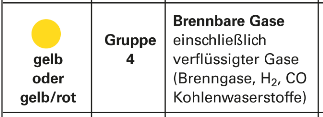

Kennzeichnung von Rohrleitungen

Gruppe 4

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

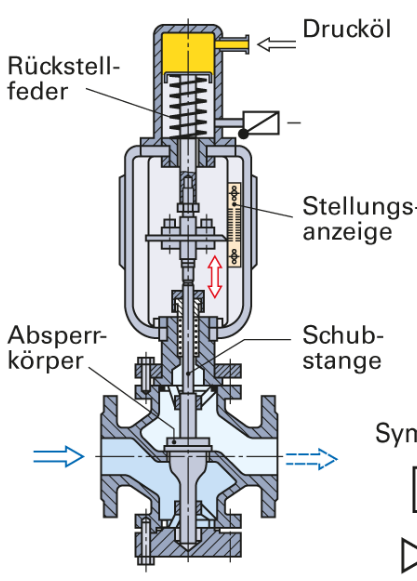

Regelventil mit hydraulischem Schubantrieb

EMSR- Stelle (Mess-, Steuer-, Regel- Stelle)

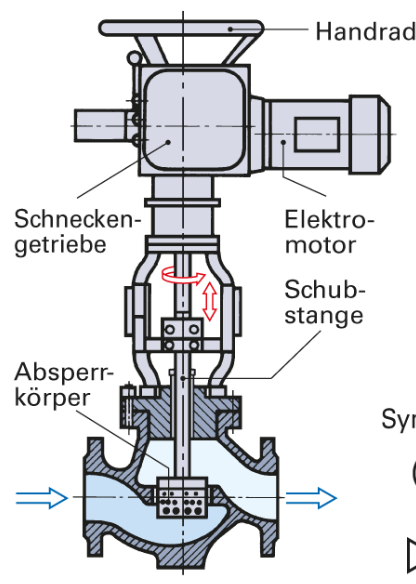

Regelventil mit elektrischem Drehantrieb

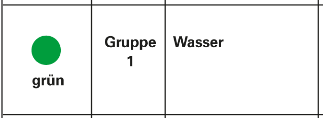

Kennzeichnung von Rohrleitungen

Gruppe 1

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

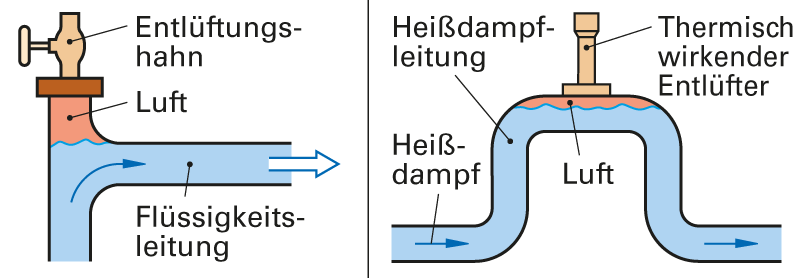

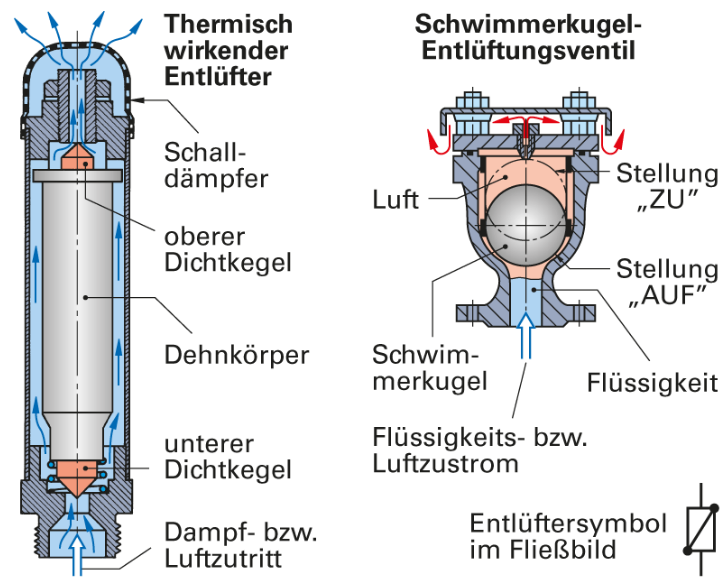

Entlüfter- Bauarten

Kennzeichnung von Rohrleitungen

Gruppe 9

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

Detonationssicherung

Was ist das?

Flanschverbindung

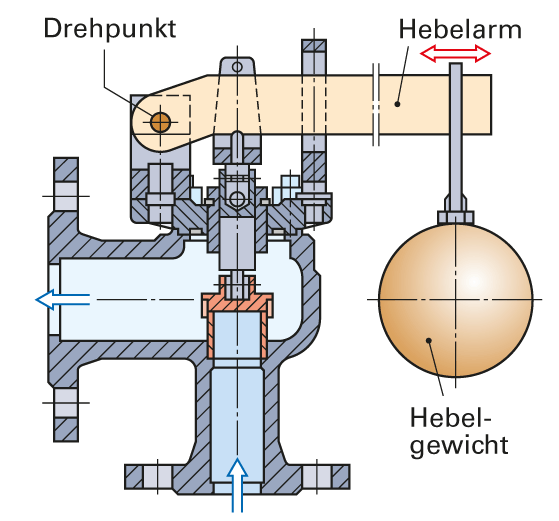

Gewichtsbelastetes Sicherheitsventil

Welche losen Flansche gibt es?

(3 Stück)

- mit Vorschweißverbund

- mit Bördel

- mit Bund

Absperrventil (VV)

- Eckform

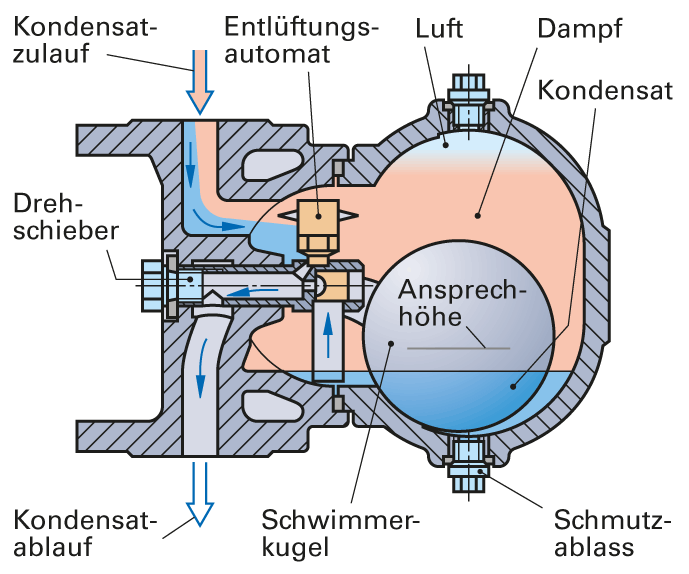

Schwimmer- Kondensatableiter

Ventile

(engl. globe valve)

(Ventilarten, Bauarten)

- sind im Prinzip Stellarmaturen

- nach Funktion unterscheidet man:

- Absperr- und Regelventile

- selbstschließende Ventile

- Sicherheits- und Druckminderventile

Bauart:

- Durchgangsventile

- Eckventile

- Dreiwege- oder Vierwegeventile

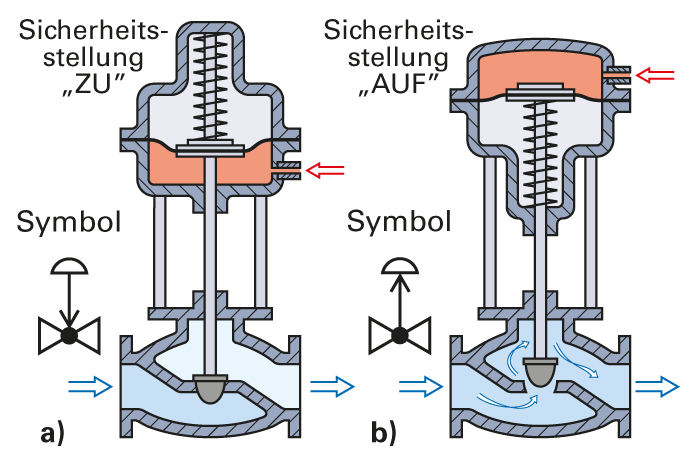

Sicherheitsstellung von Ventilen

a) Öffnungsventil

b) Schließventil

Was ist das?

Rohrbefestigung: Festpunkt

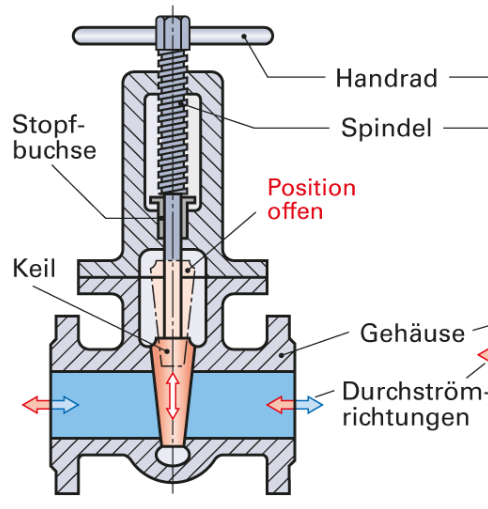

Schieber

(engl.: gate valve)

(Aufgabe, Strömungswiderstand, Beschickung)

- Öffnen, Absperren eines Stoffstromes

- zum groben regeln geeignet

- Absperrkörper: Keil oder Lochscheibe (Körper wird senkrecht zur Strömungsrichtung bewegt)

- Strömungswiderstand: niedrig

- beidseitig beschickbar

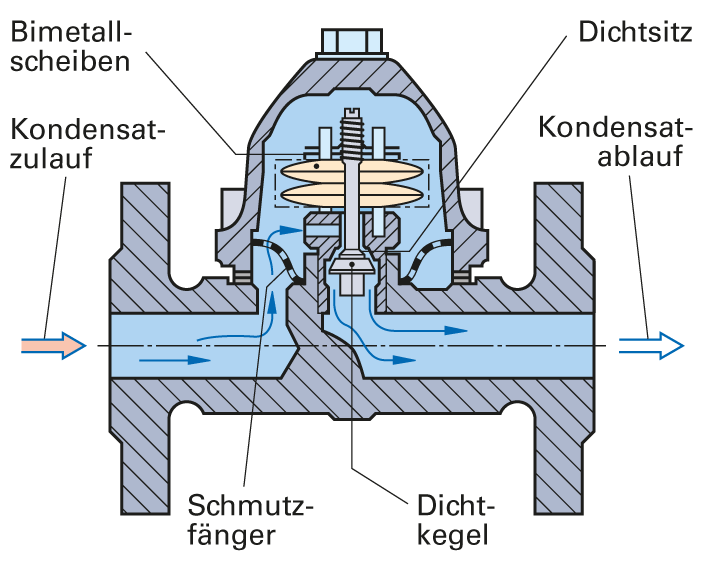

Bimetall- Kondensatableiter

Form E+F

- E: Vorsprung

- F: Rücksprung

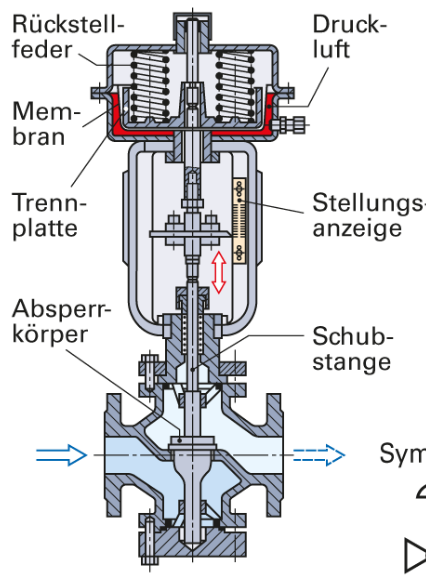

Regelventil mit pneumatischem Schubantrieb

Regelventil (VC)

- mit Membran

Absperrarmaturen, allgemein (VV)

- Dreiwegearmatur

Be- und Entlüfter (VH)

Verbindungen von Leitungen

- Leitungsüberschneidung ohne Verbindung

Verfahrensfließschema

(engl. process flow diagram)

Das Verfahrensfließschema ist die Darstellung eines Verfahrens mit grafischen Symbolen für Apparate und Maschinen nach DIN. Sie sind durch Linien für die Stoff- und Energieströme verbunden.

Rohrleitungs- und Instrumentenfließschema (R&I)

(engl. P&ID piping and instrumentation flow diagram)

Das Rohrleitungs- und Instrumentenfließschema ist die symbolartige Darstellung einer Chemieanlage einschließlich der Ausrüstung mit Armaturen und Rohrleitungen sowie Mess-, Steuer- und Regeleinrichtung.

Wellrohr- Kompensatoren

- dünnwandiges in Rohrrichtung dehnbares Metall- Faltenbalg

- beidseitig angelötete Flanschen

- Drücke bis PN 100

- Temp. bis 500°C

- werden 50% ihrer Gesamtdehnung vorgespannt um Ausdehnen und Zusammenziehen auszugleichen

- häufig hinter Pumpen eingebaut um Vibrationen aufzunehmen

Was ist das?

Pressfitting-Verbindung

Fließrichtung (allgemein)

Rohr beheizt oder gekühlt und gedämmt

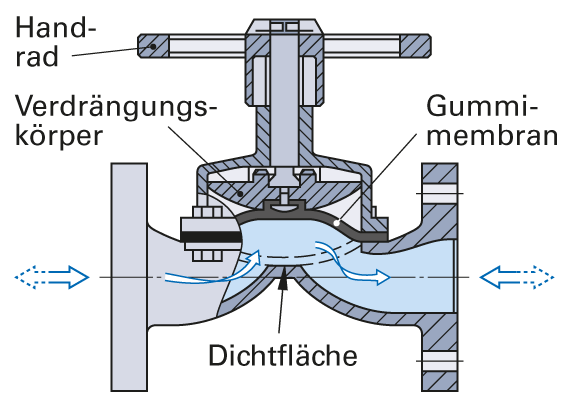

Membranventil (geöffnet)

Formstück Durchmesser- Reduzierung

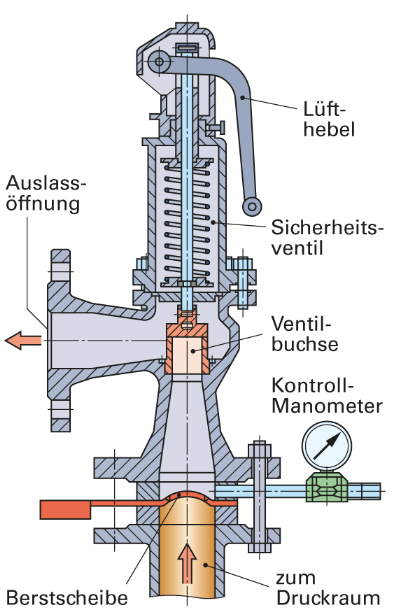

Sicherheitsventil mit vorgeschalteter Berstsicherung und Drucküberwachung

U- Bogen- Dehnungsausgleicher

Kugelhahn (geöffnet)

Absperrhähne (VV)

- Dreiwegeform

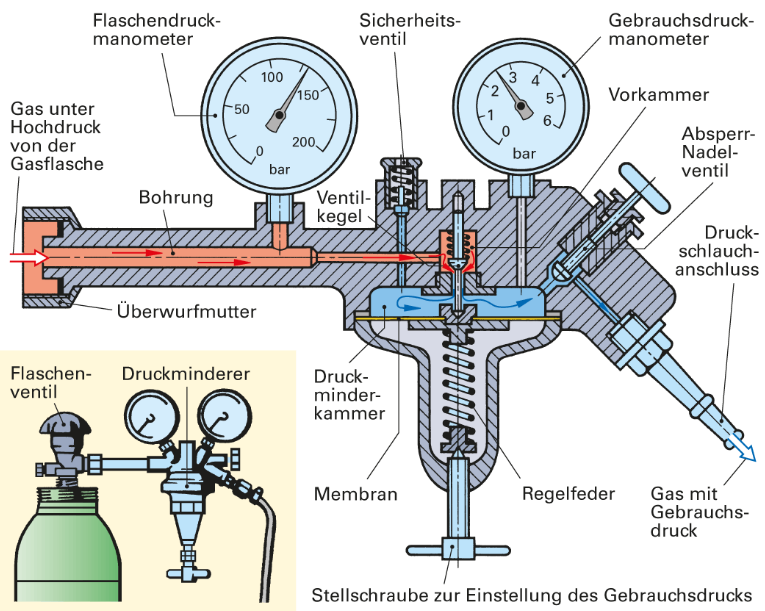

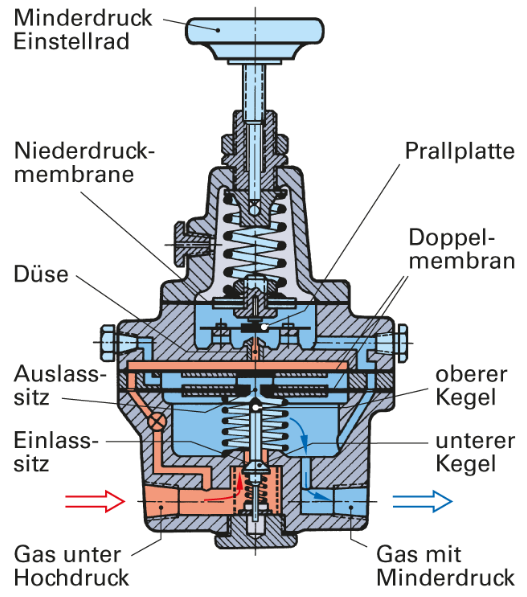

Reduzierventil mit Druckgasflaschen

Was ist das?

Schnellverschluss

Absperrventil (VV)

- Nadelventil

Loser Flansch mit Bördel

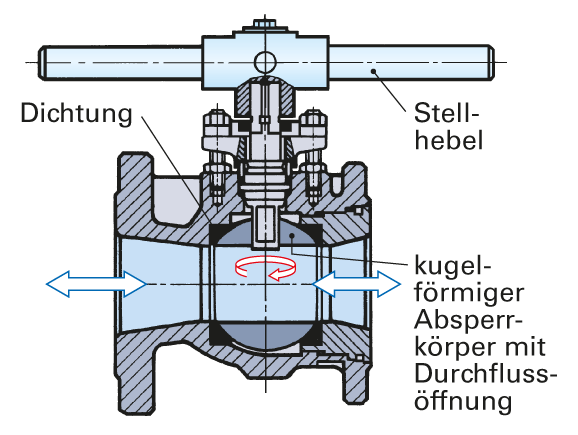

Kugelhähne

(engl: ball valve)

- kugelförmiger Absperrkörper (Küken), zylindrische Durchströmöffnung

- Absperren, Öffnen, bei besonderer Ausgestaltung des Kükens kann auch reguliert werden

- Dreiwegehahn möglich (sperren, freigeben, wahlweise in ein oder zwei Rohrleitungen strömen lassen)

- Der Absperrkörper bewegt sich quer zur Fließrichtung, Fluid durchströmt den Körper

Wie sind Feste Flansche aufgebaut?

- feste Verbindung mit der Rohrleitung, durch Schweißnaht oder Gewinde

Armaturen

Definition

(engl.: valves)

Armaturen, auch Absperrorgane oder Stellglieder genannt, dienen zum Sperren und Öffnen von Rohrleitungen (Schalten), zum Regulieren von Fluidströmen (Stellen) sowie zur Sicherung von Anlagen.

Absperrventil (VV)

- gerade Form

Rohr- Begleitheizungen

(engl. trace heating)

(2 Funktionen)

- damit sich die transportierten Stoffe nicht abkühlen

- zum zusätzlichen erwärmen der Stoffe

Kugel- Rückschlagventil

Regelventil (VC)

- allgemein

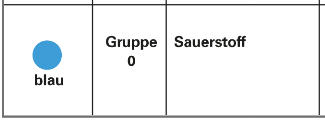

Kennzeichnung von Rohrleitungen

Gruppe 0

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

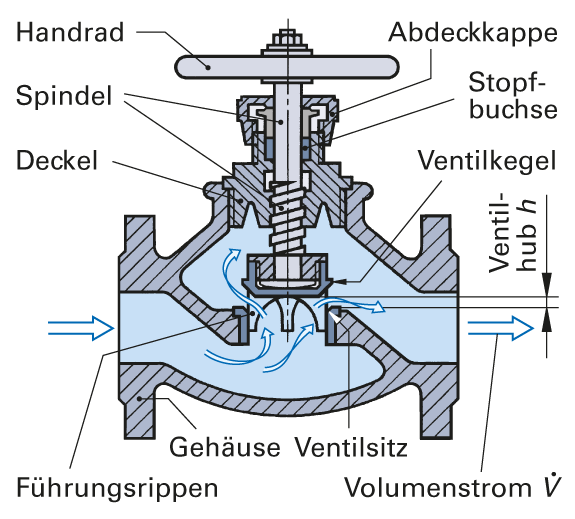

Kegelsitzventile

(engl. conical seat valve)

- auch Durchgangsventil genannt

- besteht aus: kugelförmigen Gehäuse mit horizontaler Trennwand im Inneren

- Innenränder des Ventilsitzes sind abgeschrägt, Ventilkegel ebenfalls abgeschrägt, Sitz und Kegel dichten aneinandergepresst ab

- Ventilgehäuse durch Ventildeckel geschlossen

- Spindel durch Stopfbuchse abgedichtet

- Ventilkegel und -sitz sind austauschbar (dadurch können verschiedene Volumenströme und Regelbereiche eingestellt werden)

- ist Absperrkörper = schlanker Konus oder nadelförmig sind es Nadelventile (erlauben feine Dosierung)

Welche Rohrverbindungen sind lösbar?

Flanschverbindung
Muffenverbindung
Schnellverschluss
Schweißverbindung
Schraubverbindung und Schraub-Fitting Verbindung
Pressfitting- Verbindung

Rückschlagarmatur (VH)

- Rückschlagventil

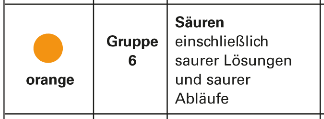

Kennzeichnung von Rohrleitungen

Gruppe 6

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

Vorschweißflansch

- ist die häufigte Flanschart

- für alle Drücke geeignet

- andere Flanscharten sind in der Nennweite oder dem Nenndruck eingeschränkt.

Klappen

(engl.: butterfly valve)

- bis 25 bar

- preiswerter als Schieber und Ventile

- Absperren und begrenzt regeln

- nicht für aggressive Medien, bevorzugt Wasserversorgung

- Absperrkörper quer zur Fließrichtung, Fluid umströmt Körper

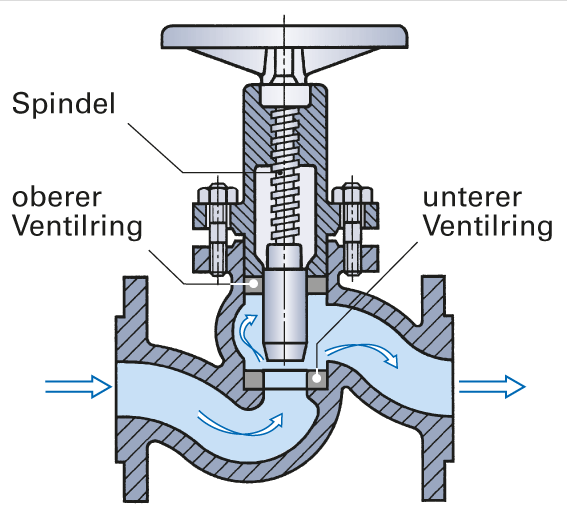

Kolbenventil (geöffnet)

Kolbenventil

(engl. piston valve)

- Absperrkörper: zylindrischer Kolben

- Durchlassöffnung wird mit einem angeschrägten Kolben (bewegt durch die Spindel) in den unteren Ventilring geschoben

- oberer Ventilring: hat die Funktion einer Stopfbuchse, dient als Führungslager für den Kolben/ Ventilraum wird nach außen abgedichtet

Kombinierte Blindscheibe/Offenscheibe

Woraus besteht eine Flanschverbindung?

- aus den beiden Flanschen

- der Dichtung

- Schrauben

- Unterlegscheiben

- Muttern

Absperrarmaturen, allgemein (VV)

- Eckform

Drehklappe (geöffnet)

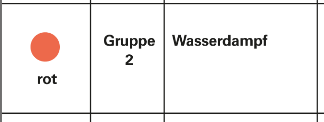

Kennzeichnung von Rohrleitungen

Gruppe 2

(Kennfarbe, Hauptkennzahl, Stoffgruppe)

Grundfließschema

(engl. block flow diagram)

Das Grundfließschema zeigt in einfacher, schematischer Form als Kästchen- Fließschema die wesentlichen Verfahrensschritte sowie den Hauptstofffluss eines Verfahrens oder einer Chemieanlage mit Benennung der Ein- und Ausgangsstoffe

Rohr beheizt oder gekühlt

Schieber, Klappen (VV)

- Absperrklappe

Was ist das?

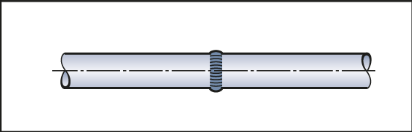

Schweißverbindung

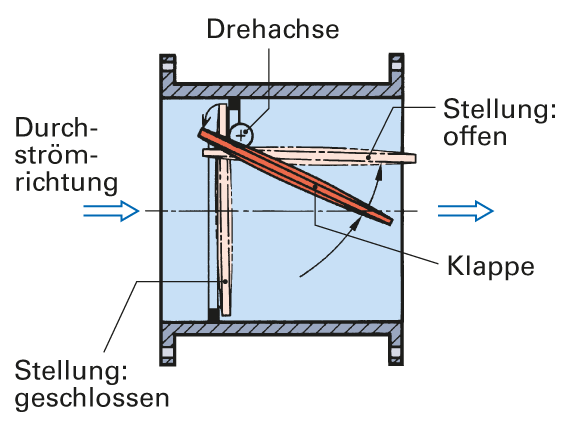

Rückschlagarmaturen allgemein

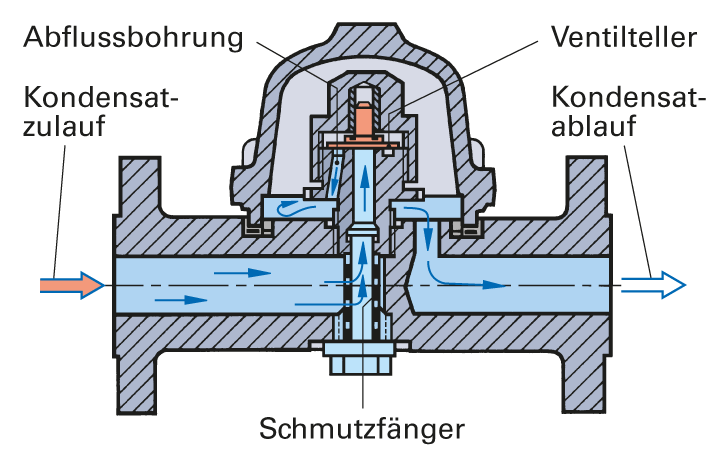

Thermodynamischer Kondensatableiter

Rohrdehnungsausgleich

Rohre verändern ihre Länge, wenn sie Kräften ausgesetzt sind oder wenn Temperatur geändert wird. Dieser physikalische Sachverhalt führt dazu, dass Rohrleitungen, die im unbelasteten und kalten Zustand montiert werden, im Betriebszustand unter Druck und erhöhter Temperatur eine veränderte Länge besitzen. Wenn diese Dehnungen nicht ausgeglichen werden können, verspannt sich die Rohrleitung. Die auftretenden Kräfte können zur Beschädigung der Flanschdichtungen und der Rohranschlüsse führen.
